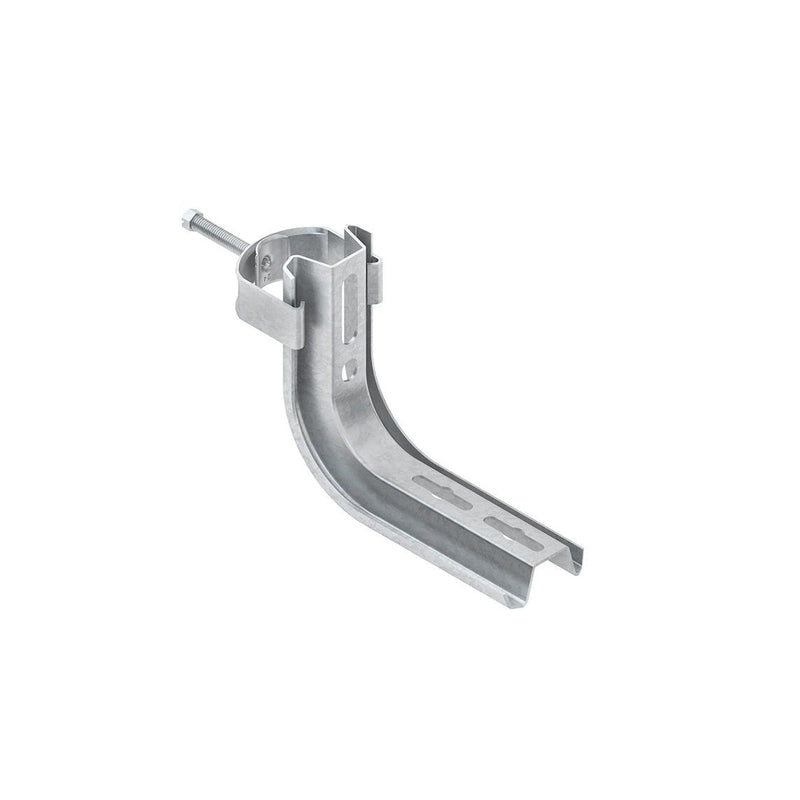

Niedax - Ausleger für Kabeltragsystem Rohrkonsole TKR 100

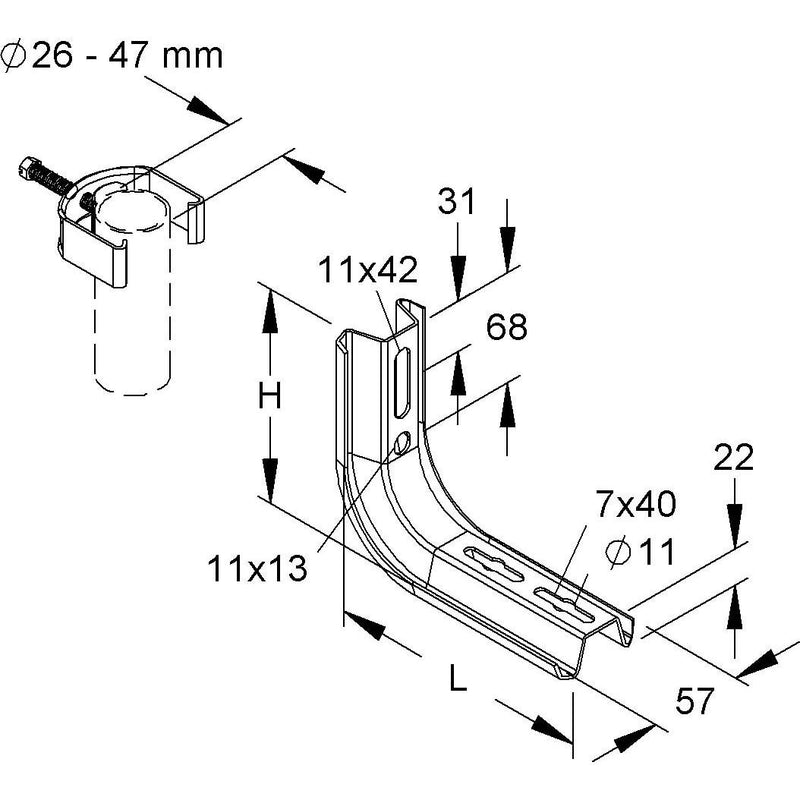

Tragkonsole, für Zwischenboden-Stützen, einschließlich Klemmbügel und Stahldruckwanne, einschließlich anteilmäßigen Befestigungszubehör. Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 132 x 57 x 163 mm für Stützen-Rohr-Ø : 26 - 47 mm Schraubenanzugsmoment : 5 Nm Schlüsselweite : SW 10 Tragfähigkeit F bei L/2 : 0,55 kN Werkstoff Konsole : Stahl, bandverzinkt nach DIN EN 10346 Werkstoff Klemmbügel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Werkstoff Stahldruckwanne : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	163 mm
Breite	35 mm
Höhe	132 mm
Geeignet für Kabeltragsystembreite	50..100 mm
Ausführung	Klemmausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	550 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Tragkonsole
Klemmbügel
Stahldruckwanne
anteilmäßiges Befestigungszubehör
