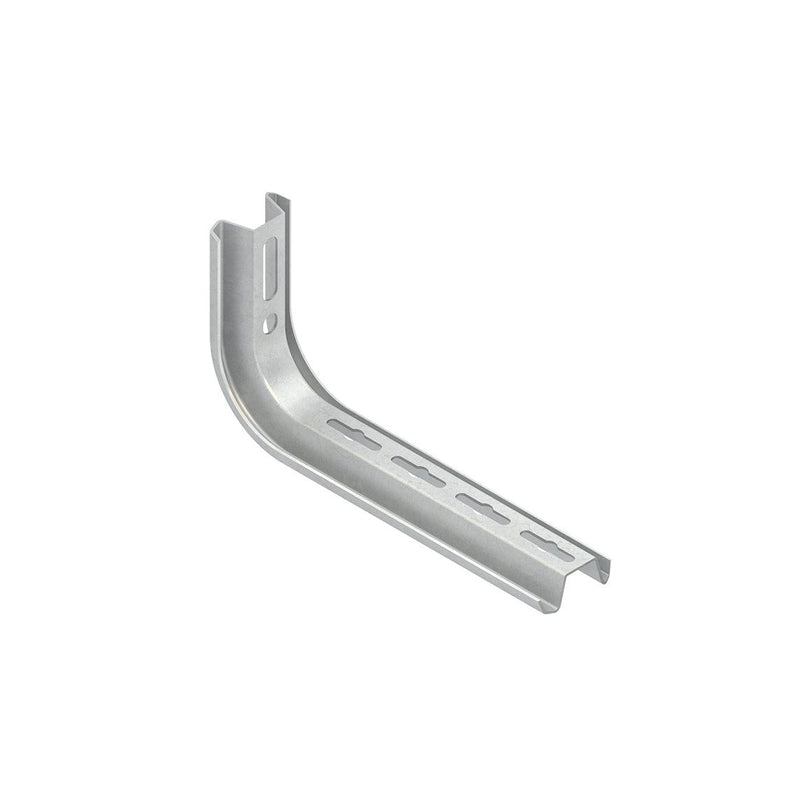

Niedax - Ausleger für Kabeltragsystem Hängestiel TKS 300 E3

Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 E3 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 E3 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 E3 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Abmessungen (ca. Maße) H x B x L : 132 x 57 x 363 mm Tragfähigkeit F bei L/2 : 0,75 kN im System geprüft Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	363 mm
Breite	57 mm
Höhe	132 mm
Geeignet für Kabeltragsystembreite	50..300 mm
Ausführung	Wand- und Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	750 N
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Hängestiel TKS 300 E3

Keine Downloads vorhanden.
