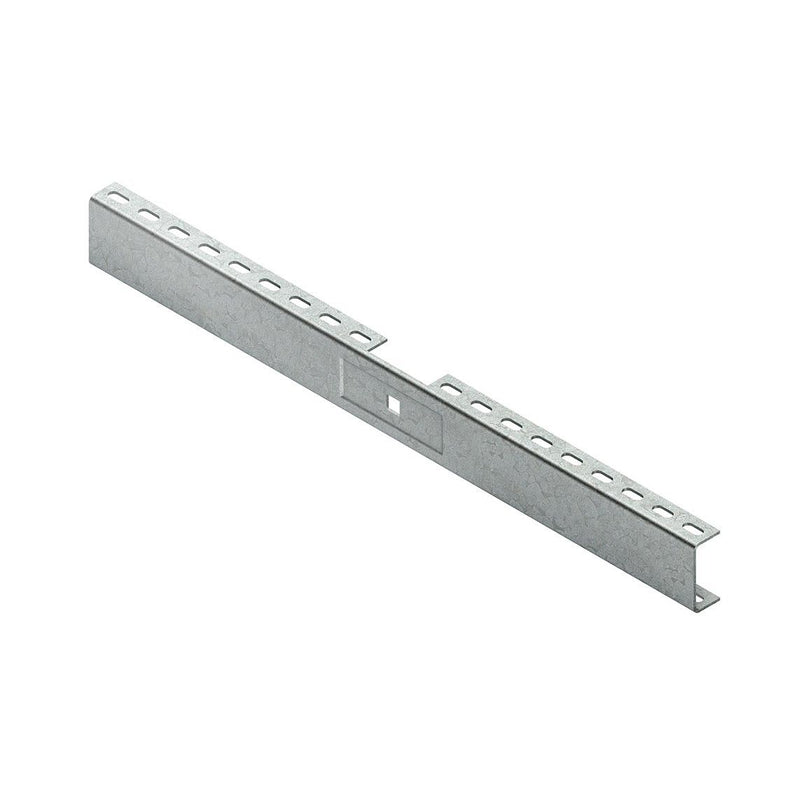

Niedax - Ausleger für Kabeltragsystem Doppelausleger KTDL 150

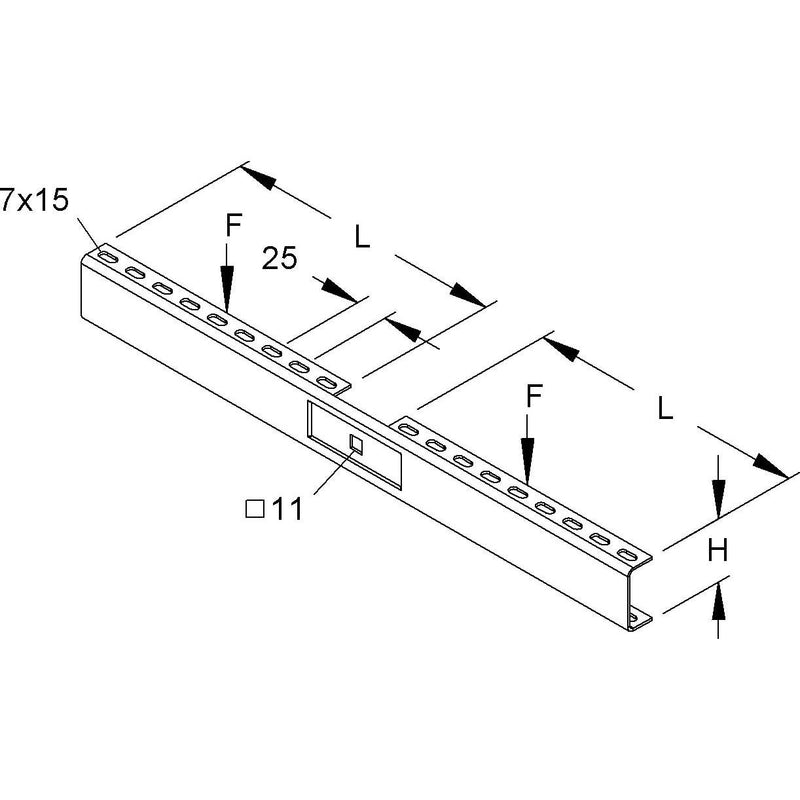

Doppelausleger, leicht, für doppelzügige Montagen auf einer Ebene am Profil bzw. am Hängestiel, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. für Profil : U 50/... für Hängestiel : HUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 50 mm Auflagelänge L : 175 mm je Seite Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft je Seite Werkstoff Doppelausleger : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	175 mm
Breite	22 mm
Höhe	50 mm
Geeignet für Kabeltragsystembreite	50..150 mm
Ausführung	Doppelausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	1200 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Doppelausleger
anteilmäßiges Befestigungszubehör

Keine Downloads vorhanden.
