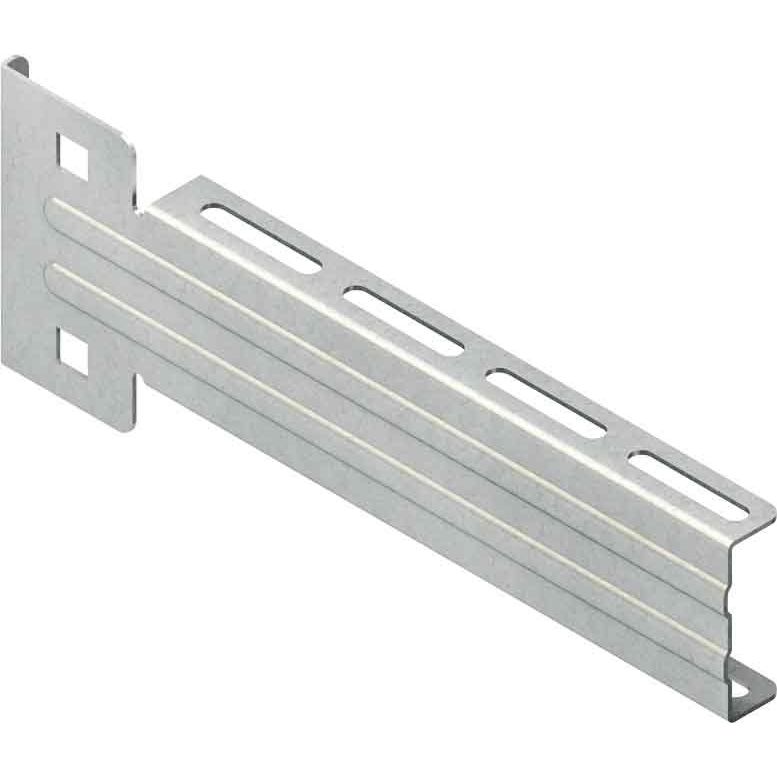

Niedax - Ausleger für Kabeltragsystem Ausleger KTUM 200 E5 − 20 Stück

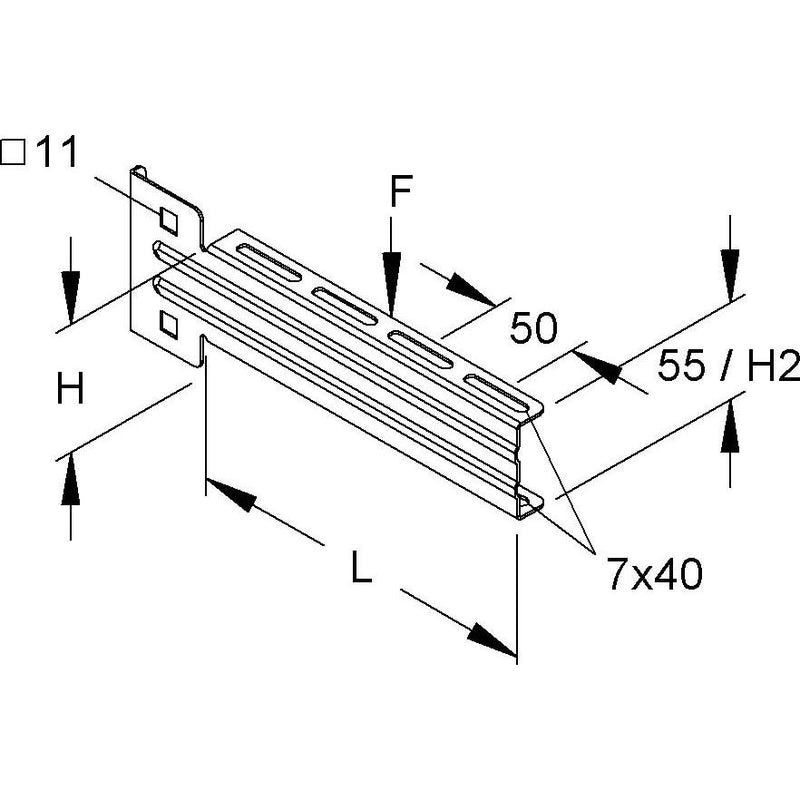

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... E5 HDUF 50/... E5 Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 205 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Edelstahl, Werkstoff Nr. 1.4571, AISI 316Ti

Technische Details
Länge	205 mm
Breite	20 mm
Höhe	73 mm
Geeignet für Kabeltragsystembreite	50..200 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	1200 N
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 Ti (1.4571)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
20 x Ausleger KTUM 200 E5
