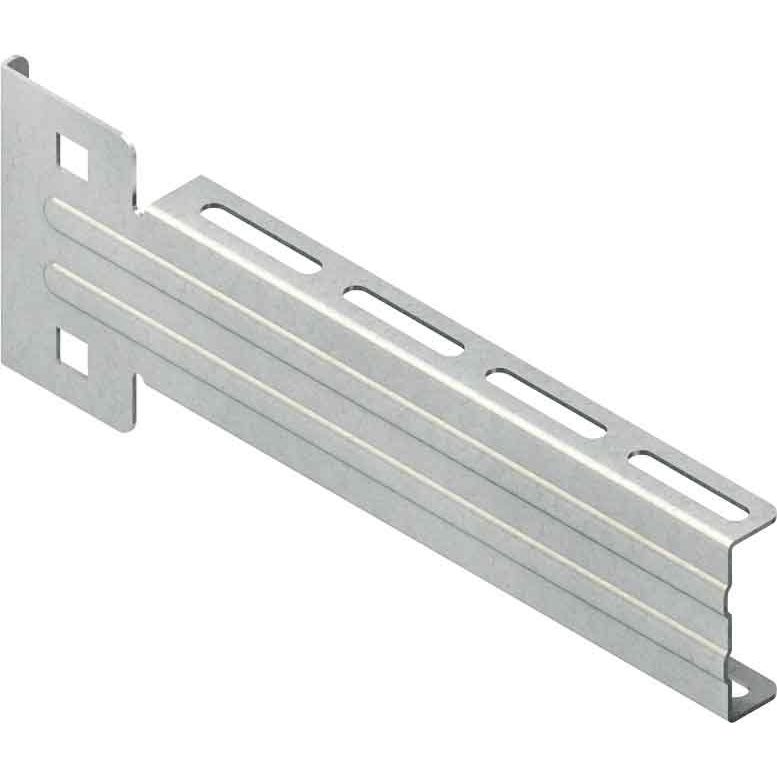

Niedax - Ausleger für Kabeltragsystem Ausleger KTUM 150

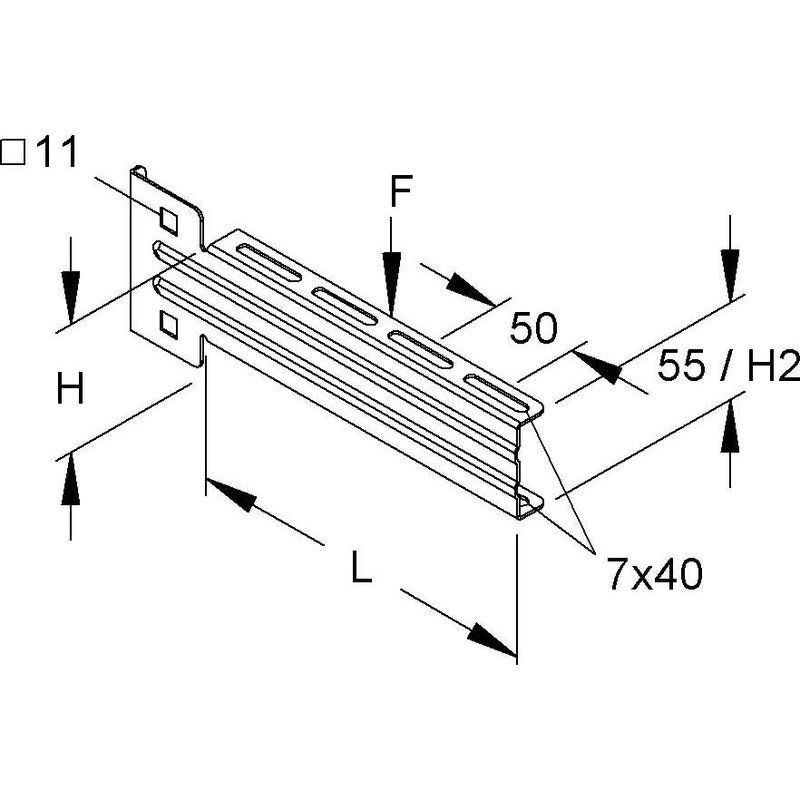

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 155 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	155 mm
Breite	20 mm
Höhe	73 mm
Geeignet für Kabeltragsystembreite	50..150 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	1200 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Ausleger
anteilmäßiges Befestigungszubehör
