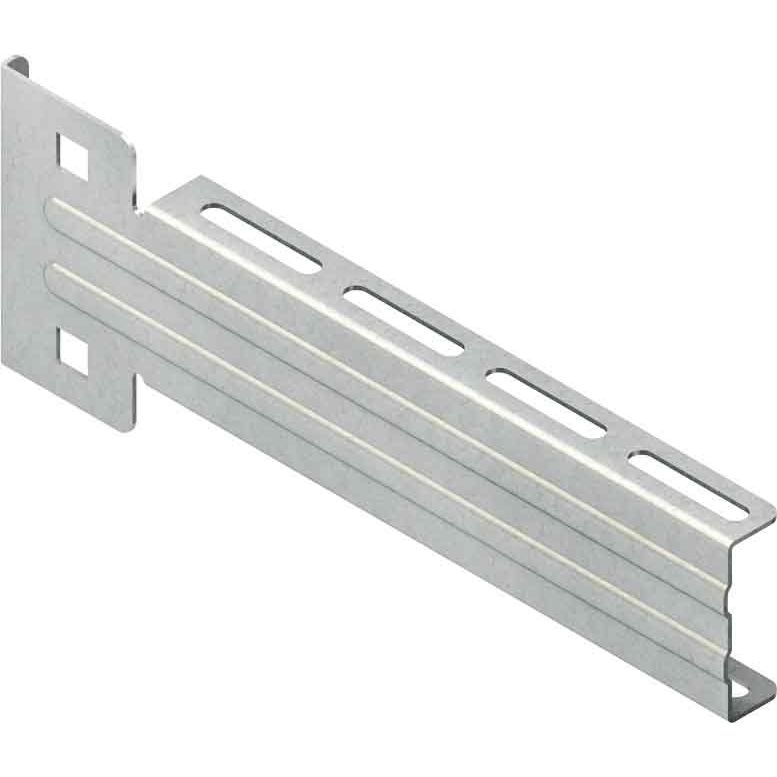

Niedax - Ausleger für Kabeltragsystem Ausleger KTUM 100 E3 − 1 Stück

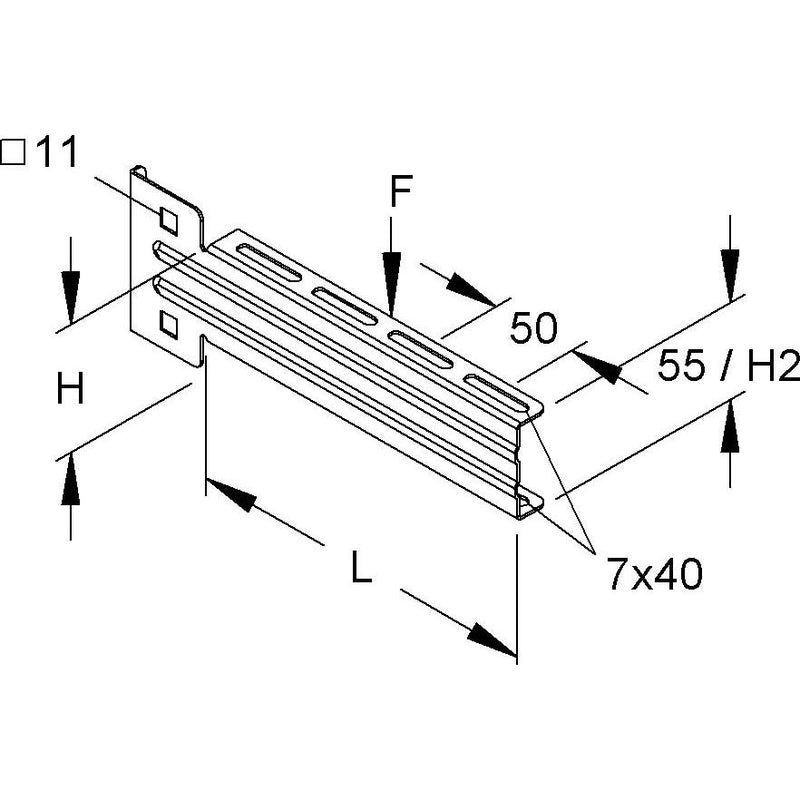

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... E3 HDUF 50/... E3 Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 105 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Technische Details
Länge	105 mm
Breite	20 mm
Höhe	73 mm
Geeignet für Kabeltragsystembreite	50..100 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	1200 N
Geeignet für Funktionserhalt	nein
Werkstoff	rostfreier Stahl
Werkstoffgüte	Edelstahl 304 (1.4301)
Oberflächenschutz	sonstige
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Ausleger KTUM 100 E3
anteilmäßiges Befestigungszubehör
