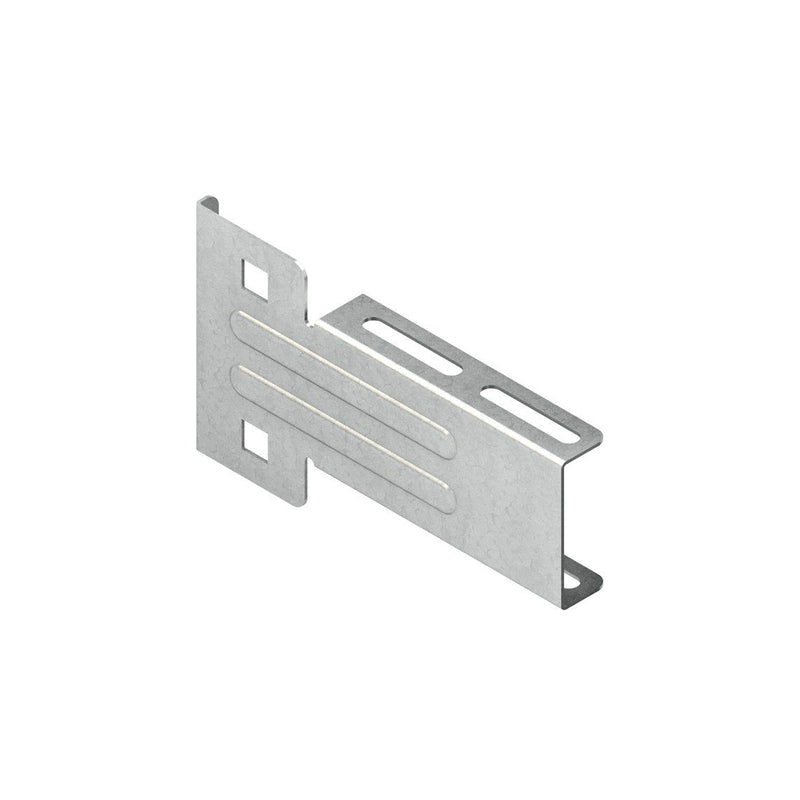

Niedax - Ausleger für Kabeltragsystem Ausleger KTUL 200

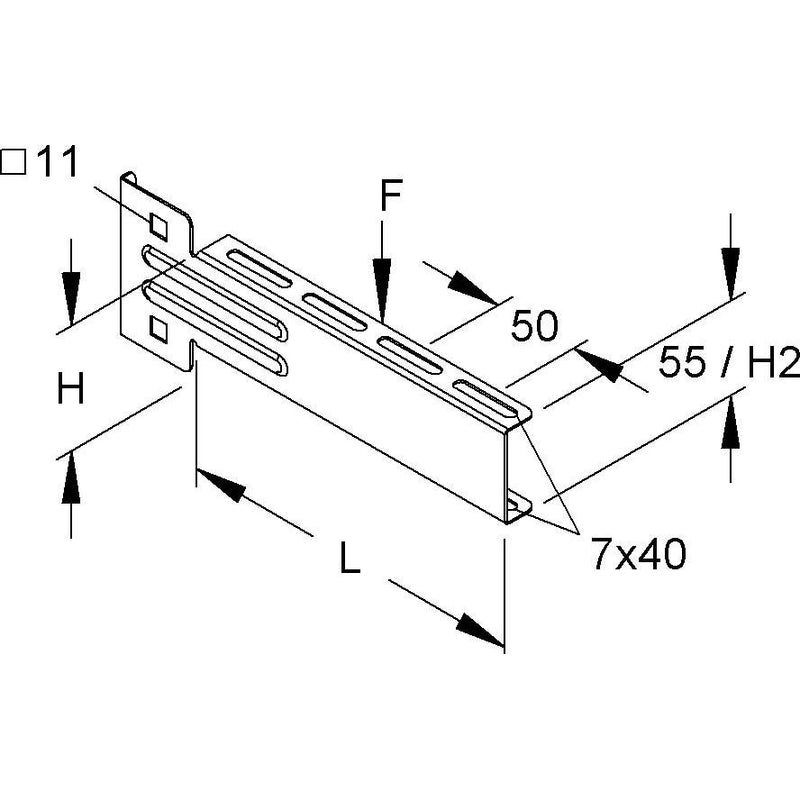

Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. für Profil : U 50/... für Hängestiel : HUF 50/.. Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 205 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	205 mm
Breite	21 mm
Höhe	73 mm
Geeignet für Kabeltragsystembreite	50..200 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	600 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Ausleger
anteilmäßiges Befestigungszubehör
