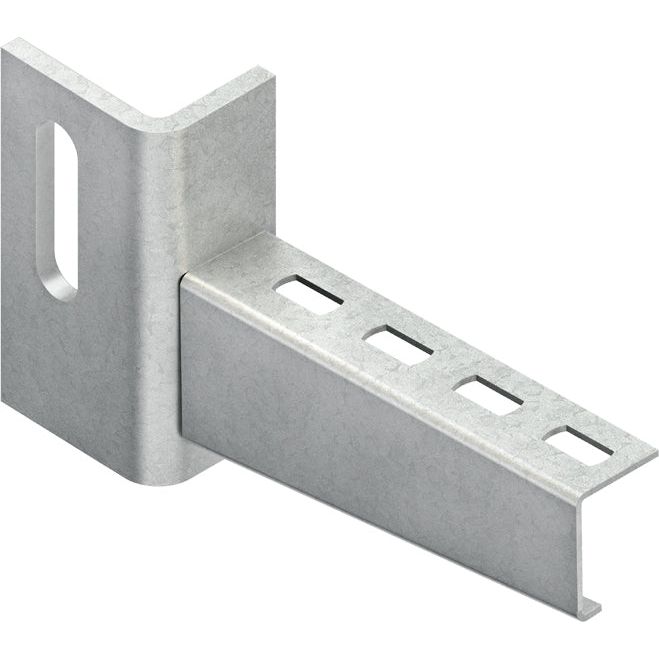

Niedax - Ausleger für Kabeltragsystem Ausleger KTU 400

Ausleger, standard, zur Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör sowie feuerverzinkten anteilmäßigem Befestigungszubehör für die Montage an Hängestielen. Erforderliches Befestigungszubehör für Kabelleitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Der Einsatz des KTU... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 75 mm Auflagelänge L : 410 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	410 mm
Breite	26 mm
Höhe	75 mm
Geeignet für Kabeltragsystembreite	50..400 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	2500 N
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Ausleger KTU 400
anteilmäßiges Befestigungszubehör (galvanisch verzinkt und feuerverzinkt)
