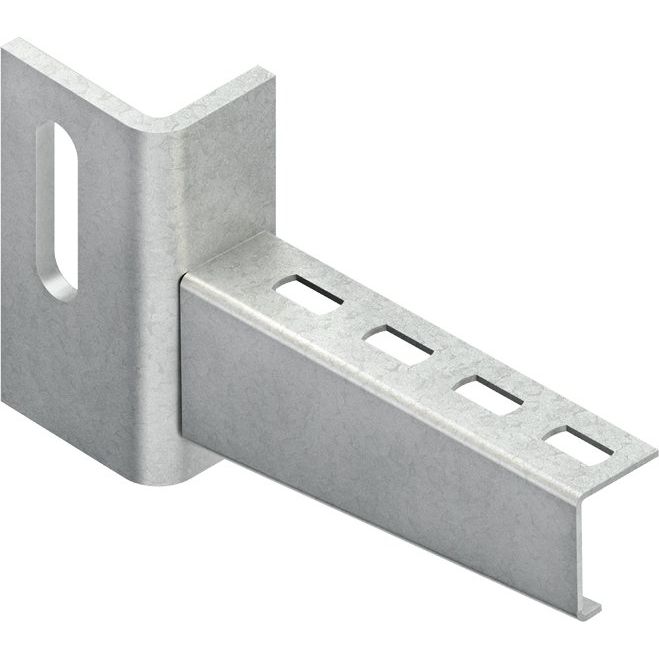

Niedax - Ausleger für Kabeltragsystem Ausleger KTU 200

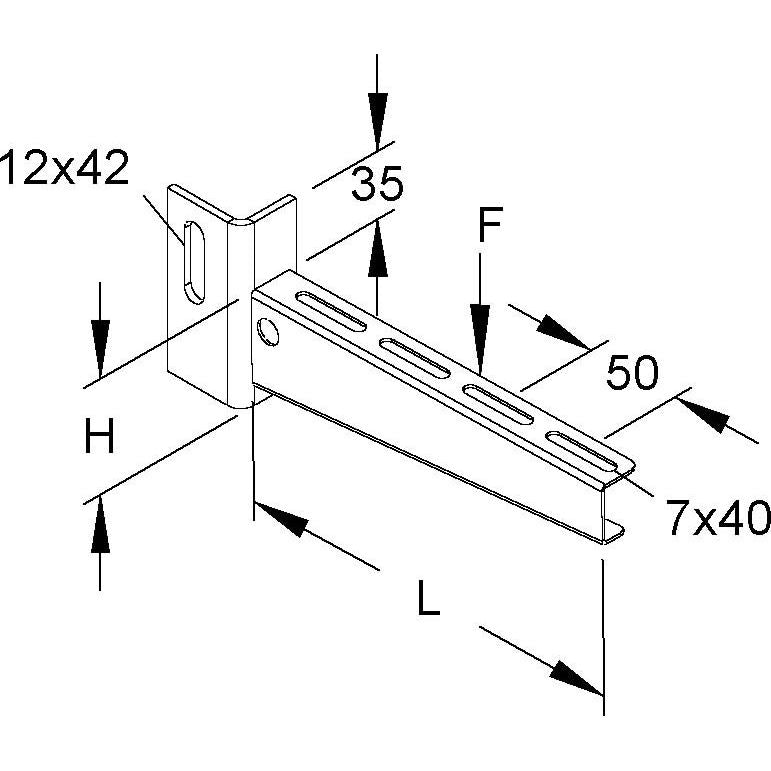

Ausleger, standard, zur Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör sowie feuerverzinkten anteilmäßigem Befestigungszubehör für die Montage an Hängestielen. Erforderliches Befestigungszubehör für Kabelleitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Der Einsatz des KTU... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	210 mm
Breite	23 mm
Höhe	60 mm
Geeignet für Kabeltragsystembreite	50..200 mm
Ausführung	Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	2500 N
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Ausleger KTU 200
anteilmäßiges Befestigungszubehör (galvanisch verzinkt und feuerverzinkt)
