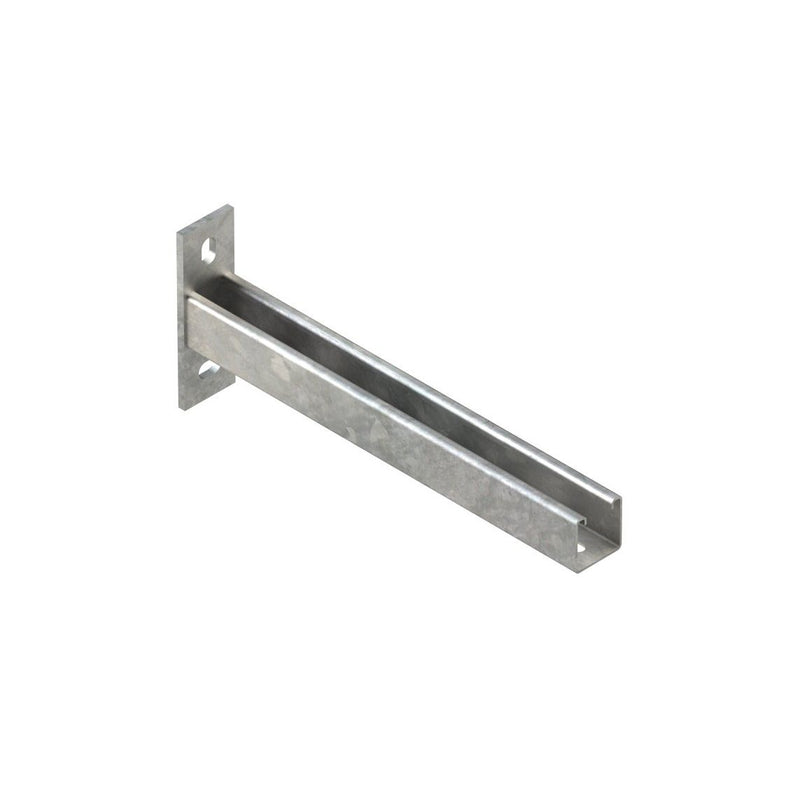

Niedax - Ausleger für Kabeltragsystem Ausleger HKC 96Z/250 FL

Wandausleger STRUT, mittelschwere Ausführung, C-Profil gelocht, zur beidseitigen Bestückung horizontal um 180° gedreht verwendbar, für Wand- und Hängestielmontage, erforderliches Befestigungszubehör für Gitterrinnen, Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Verwendbar für : Hängestiel STRUT HKC 96ZD/... Abmessungen (ca. Maße) Auflagehöhe H : 88 mm Breite B : 45 mm Auflagelänge L : 244 mm C-Profil : 41 x 41 mm Schlitzweite : 22 mm Befestigungslochung perforierte Seite : 9 x 18 mm und 13 x 30 mm Lochabstand : 50 mm Tragfähigkeit F bei L/2 : 4 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Länge	244 mm
Breite	45 mm
Höhe	88 mm
Geeignet für Kabeltragsystembreite	50..200 mm
Ausführung	Wandausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	4000 N
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Ausleger HKC 96Z/250 FL
