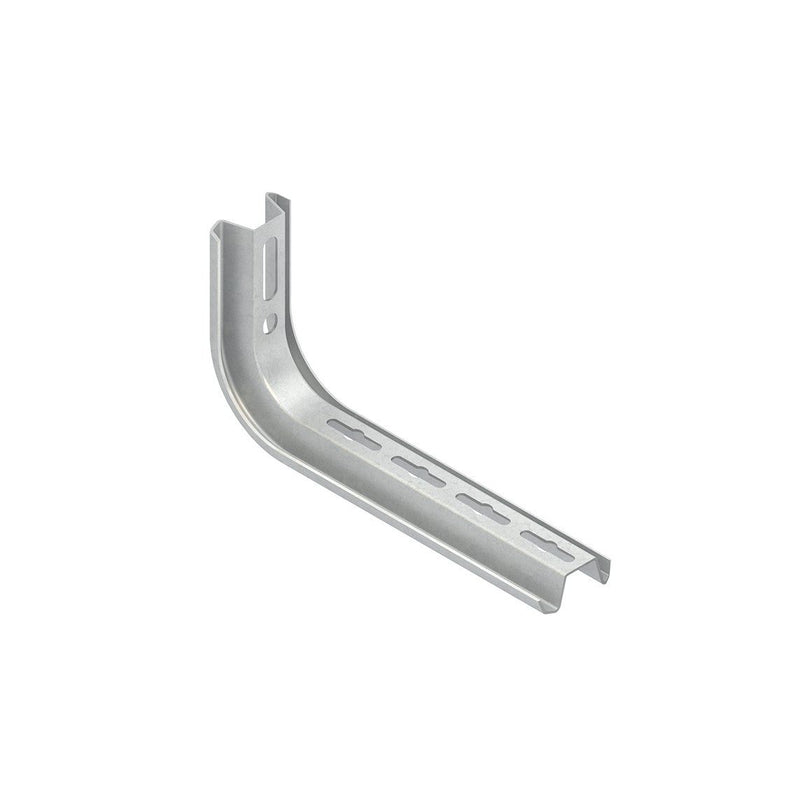

Niedax - Ausleger für Kabeltragsystem Abhängung TKS 200

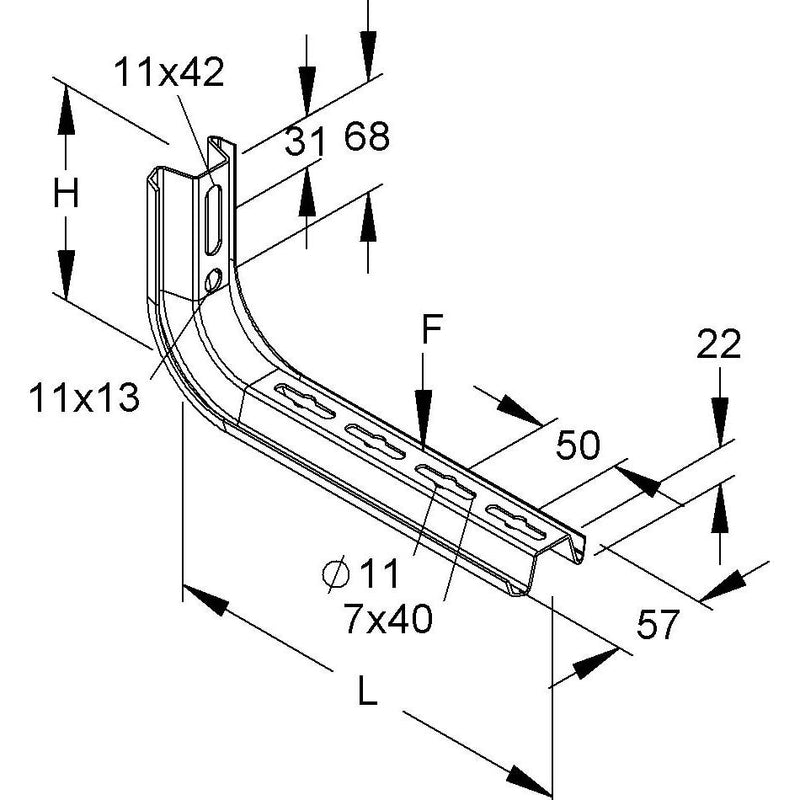

Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B x L : 132 x 57 x 263 mm Tragfähigkeit F bei L/2 : 1,1 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Länge	263 mm
Breite	57 mm
Höhe	132 mm
Geeignet für Kabeltragsystembreite	50..200 mm
Ausführung	Wand- und Stielausleger
Winkel	90 °
Max. sichere Arbeitslast nach IEC 61537	1100 N
Geeignet für Funktionserhalt	ja
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Niedax - Ausleger für Kabeltragsystem Abhängung TKS 200
