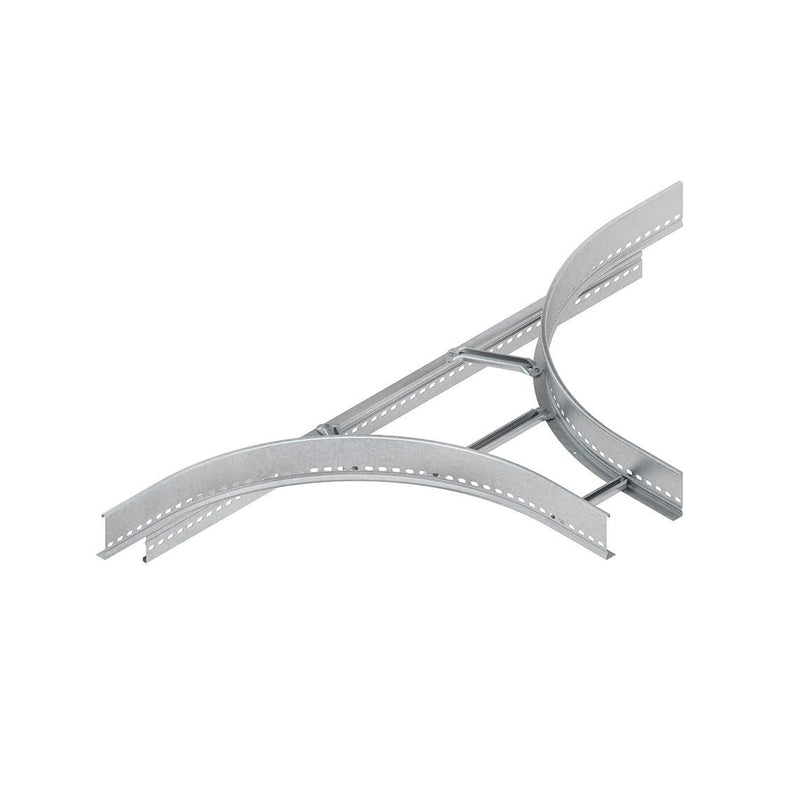

Niedax - Anbau-Abzweigstück für Kabelleiter Anbau T-Stück KLTA 100.603

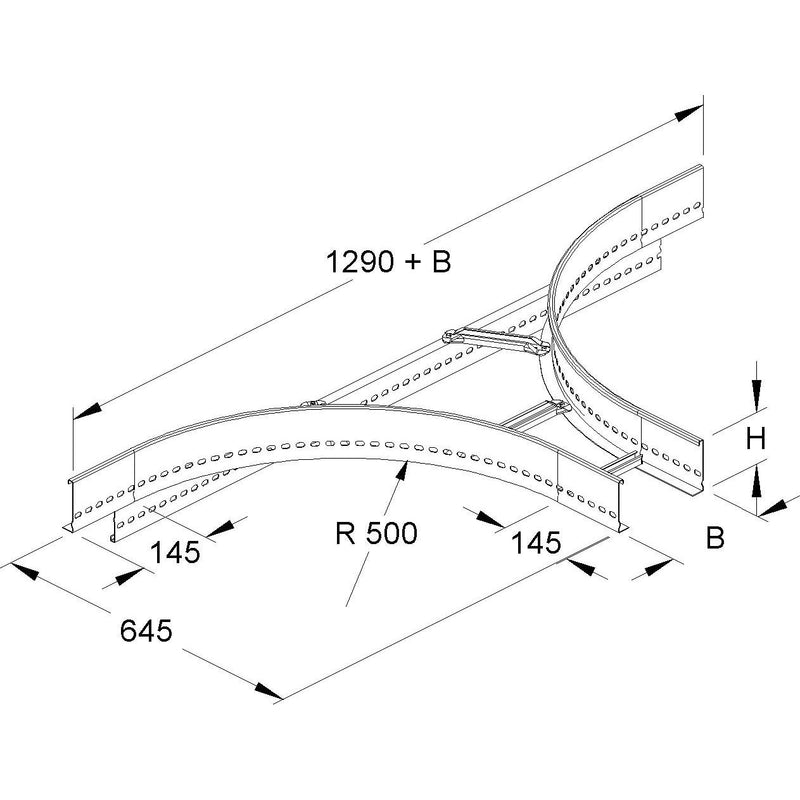

Anbau T-Stück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur kostengünstigen Herstellung von horizontalen 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung. Stoßstellenverbinder KSV 100... und Sprossenschutzkappe SKSP 15 bitte separat bestellen. Passende Bügelschellen (BA... und BAK... sowie B... und BK...). für Kabelleiter : KL 100... Abmessungen (ca. Maße) H x B : 100 x 600 mm Ausklinkung der Kabelleiter : 1290 mm + B Länge in Abgangsrichtung : 645 mm Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Ausführung des Seitenholms	Profil (offen)
Ausführung der Sprosse	Profil ungelocht
Kabelleiter-Abgangsbreite	600 mm
Kabelleiterhöhe	100 mm
Innenradius	500 mm
Ausführung	ohne Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Anbau-Abzweigstück für Kabelleiter KLTA 100.603
