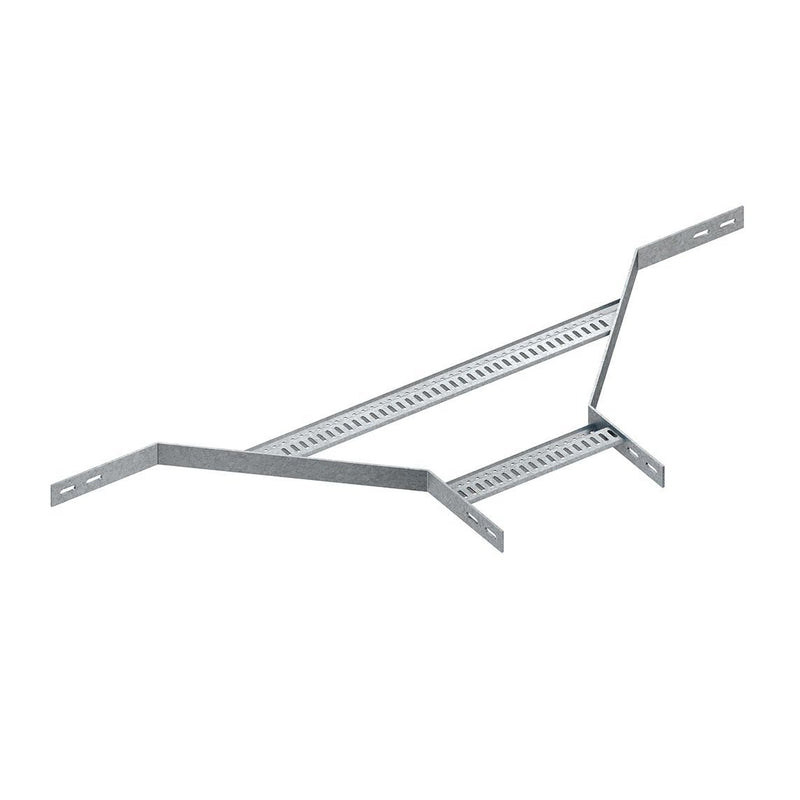

Niedax - Anbau-Abzweigstück für Kabelleiter Anbau-T-Stück KLMZTAL 40.150 F 40x150mm

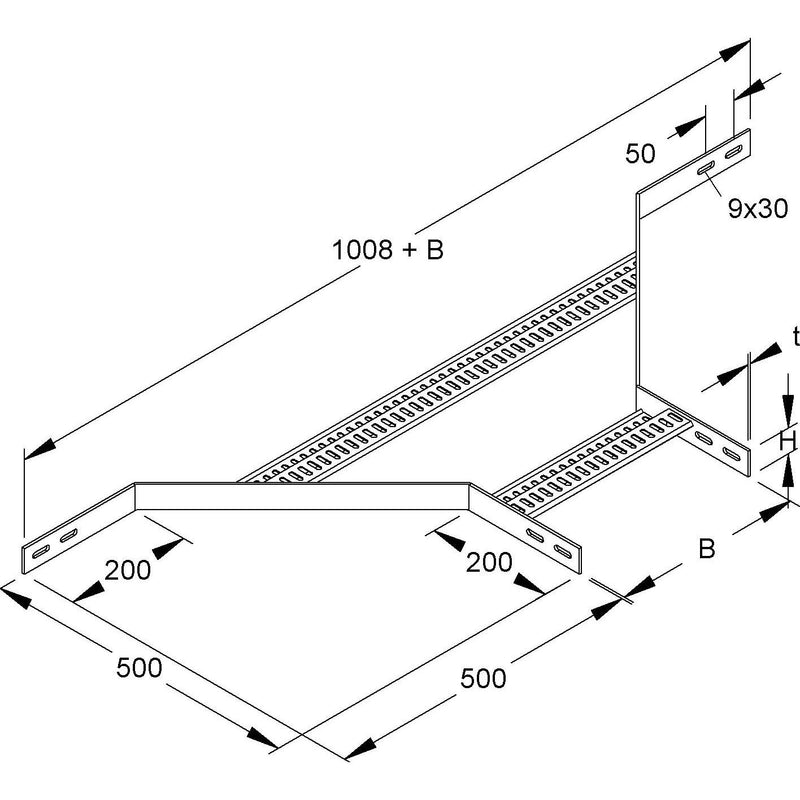

Anbau T-Stück, mit ungelochten eckigen Seitenholmen, mit Verbindungslochung für den Anschluss und eingeschweißten, z-förmigen perforierten Sprossen, zur Herstellung von 90° T-Abgängen sowie bei Verwendung von 2 Anbau T-Stücken zur Herstellung von horizontalen 90° Kreuzungen, stufenlose Anbaumöglichkeit an die durchlaufend gelochte Marinekabelleiter KLMZLL 40.... sowie eine Direktbefestigung der Marinekabelleiter für den T-förmigen Anschluss, feuerverzinktes anteilmäßiges Befestigungszubehör für den Anschluss bitte gesondert bestellen. für Marinekabelleiter/Steigetrasse : KLMZLL 40... Abmessungen (ca. Maße) H x B : 40 x 150 mm Materialstärke t : 4 mm Länge der Kabelleiter : 1008 mm + B Länge in Abgangsrichtung : 500 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	flaches Profil
Ausführung der Sprosse	Profil gelocht
Kabelleiter-Abgangsbreite	150 mm
Kabelleiterhöhe	40 mm
Innenradius	300 mm
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Anbau-Abzweigstück für Kabelleiter KLMZTAL 40.150 F
