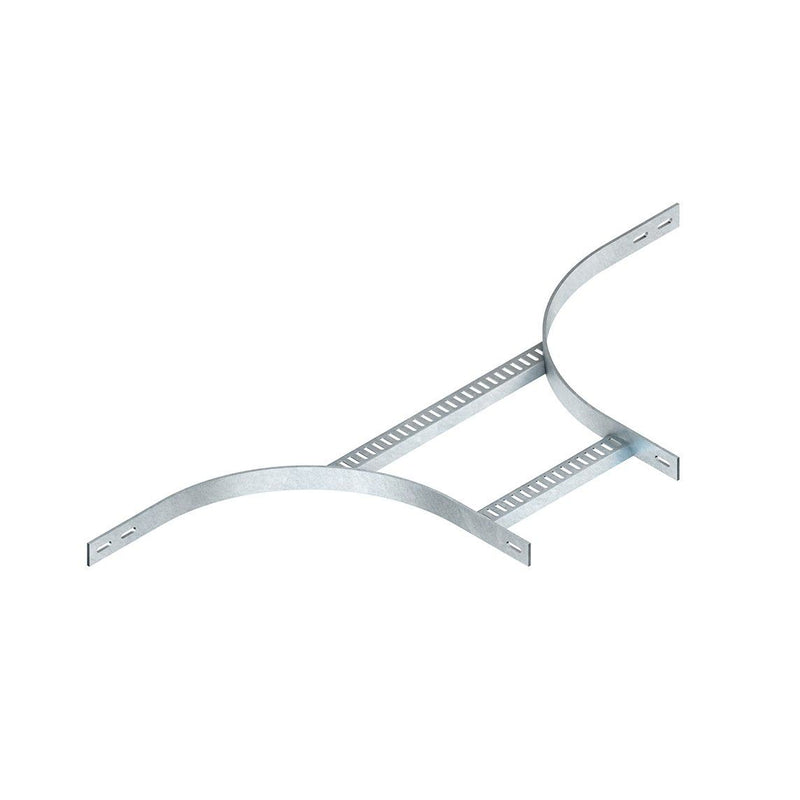

Niedax - Anbau-Abzweigstück für Kabelleiter Anbau-T-Stück KLMUAT 40.700 F 40x700mm

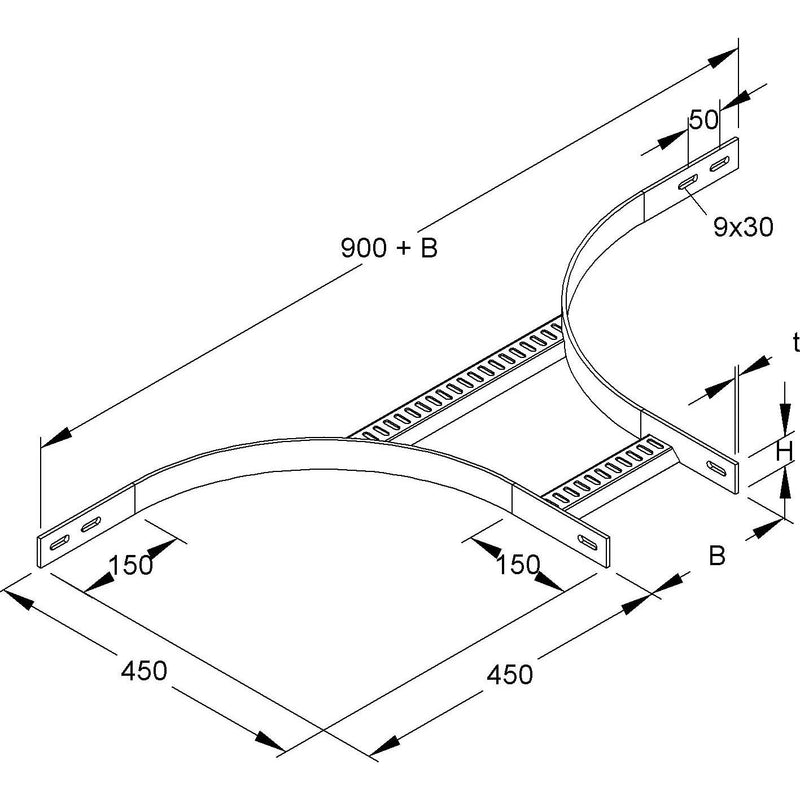

Anbau T-Stück, mit ungelochten Seitenholmen, mit Verbindungslochung für den Anschluss und eingeschweißten, trapezförmigen perforierten Sprossen, zur Herstellung von 90° T-Abgängen sowie bei Verwendung von 2 Anbau T-Stücken zur Herstellung von horizontalen 90° Kreuzungen, stufenlose Anbaumöglichkeit an die durchlaufend gelochte Marinekabelleiter KLMUL 40.... sowie eine Direktbefestigung der Marinekabelleiter für den T-förmigen Anschluss, feuerverzinktes anteilmäßiges Befestigungszubehör für den Anschluss bitte gesondert bestellen. Verwendung für : Marinekabelleiter/Steigetrasse KLMUL 40... Abmessungen (ca. Maße) H x B (innen) : 40 x 700 mm Materialstärke t : 5 mm Länge der Kabelleiter : 910 mm + B Länge in Abgangsrichtung : 455 mm Innenradius R : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details
Ausführung des Seitenholms	flaches Profil
Ausführung der Sprosse	Profil gelocht
Kabelleiter-Abgangsbreite	700 mm
Kabelleiterhöhe	40 mm
Innenradius	300 mm
Ausführung	integrierter Verbinder
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Werkstoffgüte	sonstige
Oberflächenschutz	feuerverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Anbau-Abzweigstück für Kabelleiter KLMUAT 40.700 F
