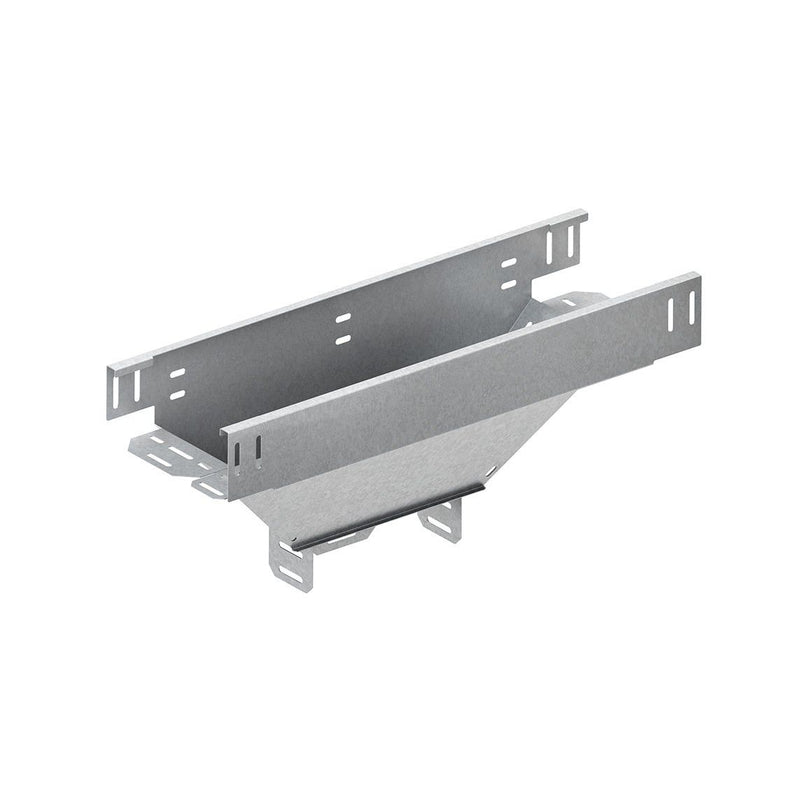

Niedax - Abgangstrichter für Kabelrinne Abgangstrichter-Set RTL 85.100

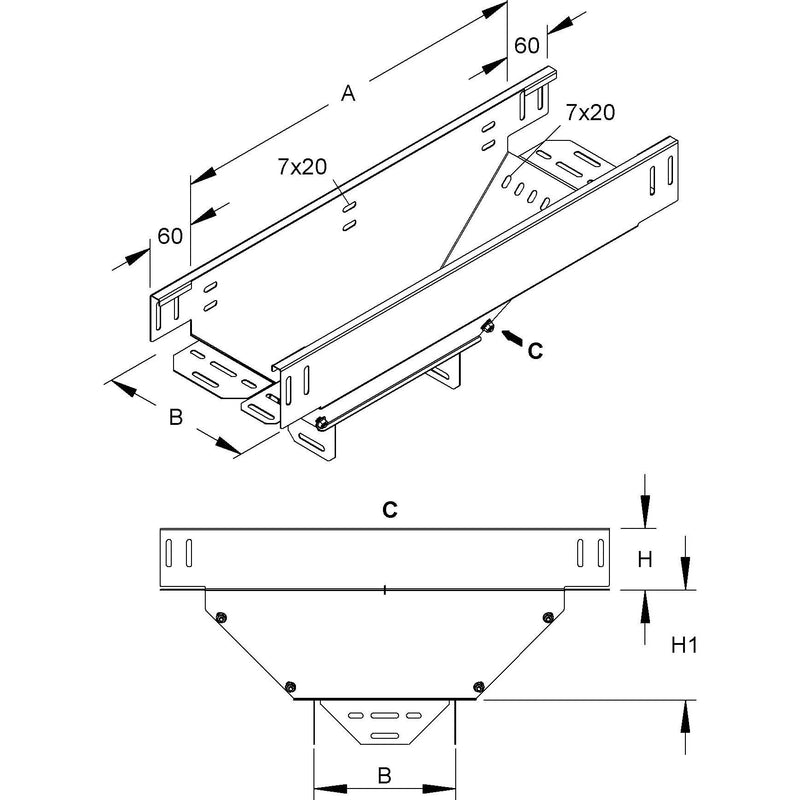

Abgangstrichter, längs, zweiteilig, mit ungelochten Seitenholmen, mit Verbinderlochungen für den Anschluss, mit integrierten Stoßstellenverbindern, für den senkrechten Abzweig längs zur Hauptrichtung, einschließlich anteilmäßigen Befestigungszubehör. Der Grundköper des Abgangstrichters wird auf die gerollten Längskanten der bereits vormontierten Kabelrinnen eingehangen und mit diesen verschraubt. Nach Einlegen der Kabel wird das Vorderteil an dem Grundkörper befestigt und mit den Kabelrinnen verschraubt. Vorteil des Trichters - Fädelaufwand der Kabel entfällt. Ausführung : Durchlaufende Rinnengröße = abgehende Rinnengröße Verwendung für : Kabelrinnen mit 85 mm Kantenhöhe Lieferung : unmontiert Abmessungen (ca. Maße) H x B (innen) : 85 x 102 mm Einsatzmaß A für die durchlaufende Rinne : 360 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Rinnenbreite in horizontaler Richtung	100 mm
Rinnenbreite in vertikaler Richtung	100 mm
Höhe der Seitenwand	85 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Abgangstrichter-Set RTL 85.100 (zweiteilig, inklusive anteilmäßigem Befestigungszubehör)
