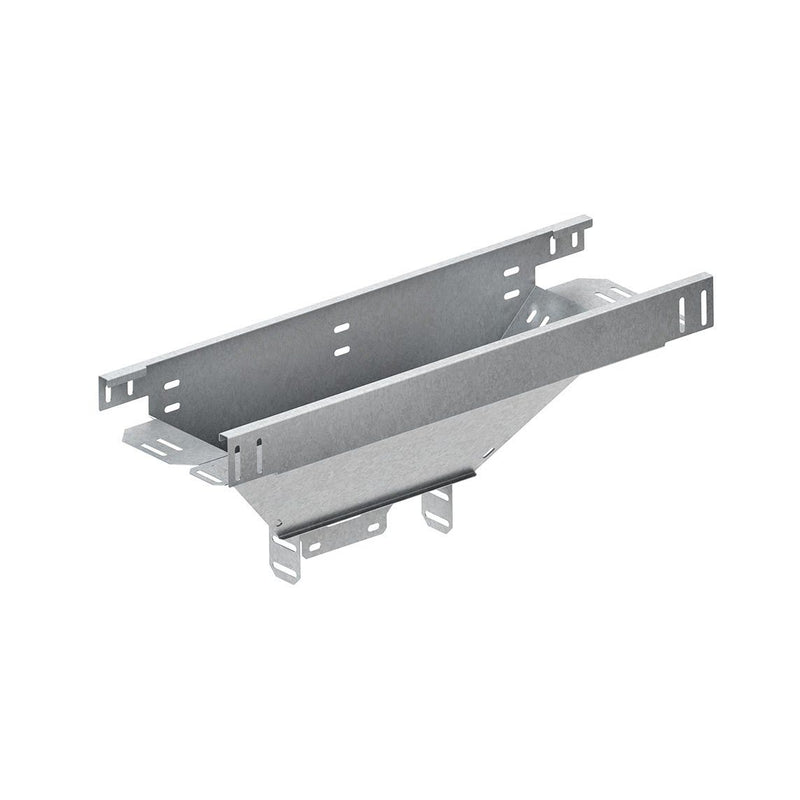

Niedax - Abgangstrichter für Kabelrinne Abgangstrichter-Set RTL 60.070

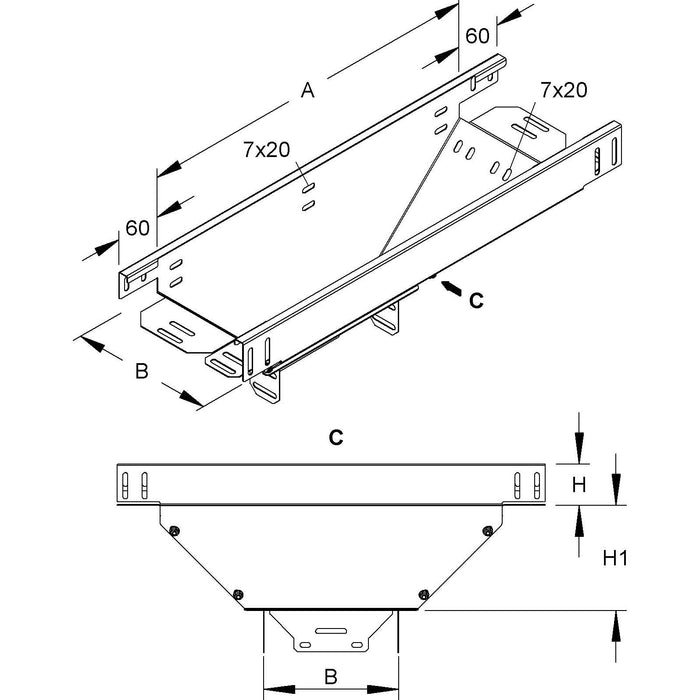

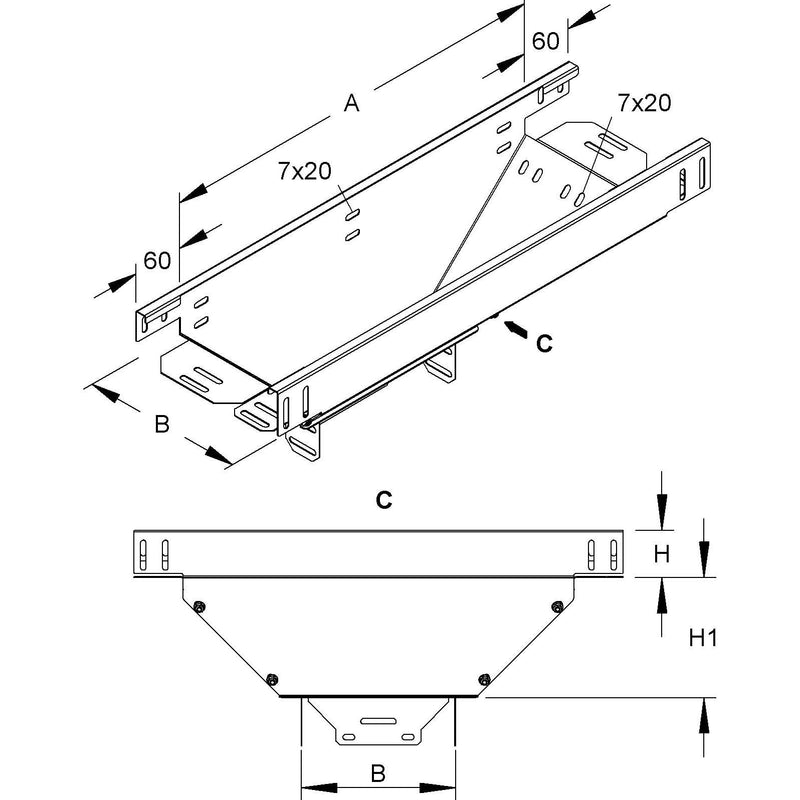

Abgangstrichter, längs, zweiteilig, mit ungelochten Seitenholmen, mit Verbinderlochungen für den Anschluss, mit integrierten Stoßstellenverbindern, für den senkrechten Abzweig längs zur Hauptrichtung, einschließlich anteilmäßigen Befestigungszubehör. Der Grundköper des Abgangstrichters wird auf die gerollten Längskanten der bereits vormontierten Kabelrinnen eingehangen und mit diesen verschraubt. Nach Einlegen der Kabel wird das Vorderteil an dem Grundkörper befestigt und mit den Kabelrinnen verschraubt. Vorteil des Trichters - Fädelaufwand der Kabel entfällt. Ausführung : Durchlaufende Rinnengröße = abgehende Rinnengröße Verwendung für : Kabelrinnen mit 60 mm Kantenhöhe Lieferung : unmontiert Abmessungen (ca. Maße) H x B (innen) : 60 x 72 mm Einsatzmaß A für die durchlaufende Rinne : 330 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Technische Details
Rinnenbreite in horizontaler Richtung	70 mm
Rinnenbreite in vertikaler Richtung	70 mm
Höhe der Seitenwand	60 mm
Geeignet für Funktionserhalt	nein
Werkstoff	Stahl
Rostfreier Stahl, gebeizt	nein
Werkstoffgüte	sonstige
Oberflächenschutz	bandverzinkt
Einsatztemperatur	-20..120 °C

Lieferumfang:
1 x Abgangstrichter (zweiteilig)
anteilmäßiges Befestigungszubehör

Keine Downloads vorhanden.
