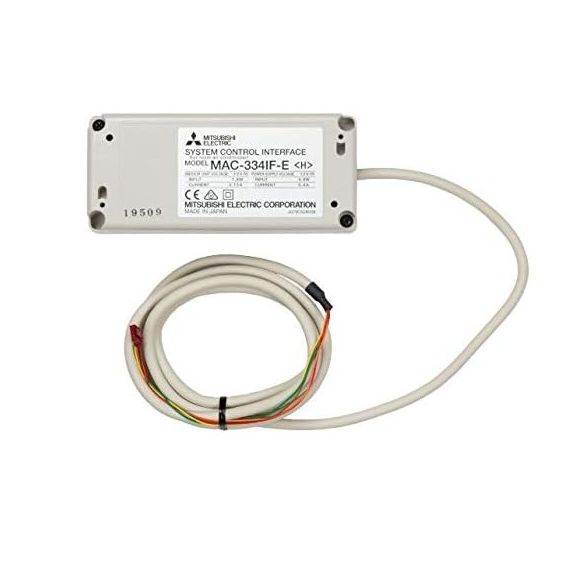

Mitsubishi Electric - MAC-334IF-E Interface zur Integration der M-Serie

MITSUBISHI Interface MAC-334IF-E zur Integration der M-Serie

Das Schnittstellenmodul ermöglicht die Einbindung der M-Serie-Klimageräte in den City-Multi-Datenbus M-Net und dessen Systemsteuerungen. Es ist an alle M-Serien-Geräte anschließbar und wird mit dem beiliegenden Kabel direkt auf die Innengeräteplatine aufgesteckt, die Spannungsversorgung erfolgt dabei durch das Innengerät. Die Bedienung und Überwachung der Klimageräte kann durch diese optionale Schnittstelle auch über den City-Multi-Datenbus und dessen Systemsteuerungen erfolgen. Alternativ können die M-Serien-Geräte auch mithilfe einer City-Multi-Steuerung bedient werden, ohne dabei in ein City-Multi-Bus-System eingebunden zu werden. Hierzu wird dann ein zusätzliches Netzteil für die Spannungsversorgung (PAC-SC51KUA) benötigt.

Technische Daten

• Spannungsversorgung: 12 V DC (kommt direkt vom Innengerät)
• Leistungsaufnahme: 2 W
• Betriebsstrom 0,15 A
• Einsatzbereich: 0 bis 40 °C
• max. Entfernung zwischen Innengerät und Interface: 2 m

Lieferumfang

• 1 × Schnittstelleneinheit mit Verbindungskabel (5-adrig)
• 2 × Schrauben für Montage 3,5×12
• 1 × Polstermaterial (mit Klebemittel)
• 2 × Montagekabelklemmen (klein)
• 4 × Montagekabelklemmen (mittel)
• 3 × Montagekabelklemmen (groß)
• 4 × Befestigungsschrauben 3,5×12
• 9 × Kabelbinder
• 5 × Befestigungen (zum Zusammenbinden der Drähte)
• 1 × Elektrozuleitungen (3-adrig)
• 1 × Befestigungsschraube 4×10
• 1 × Befestigungsschraube 4×16

Lieferumfang:
1 x Mitsubishi Electric MAC-334IF-E WiFi-Adapter
