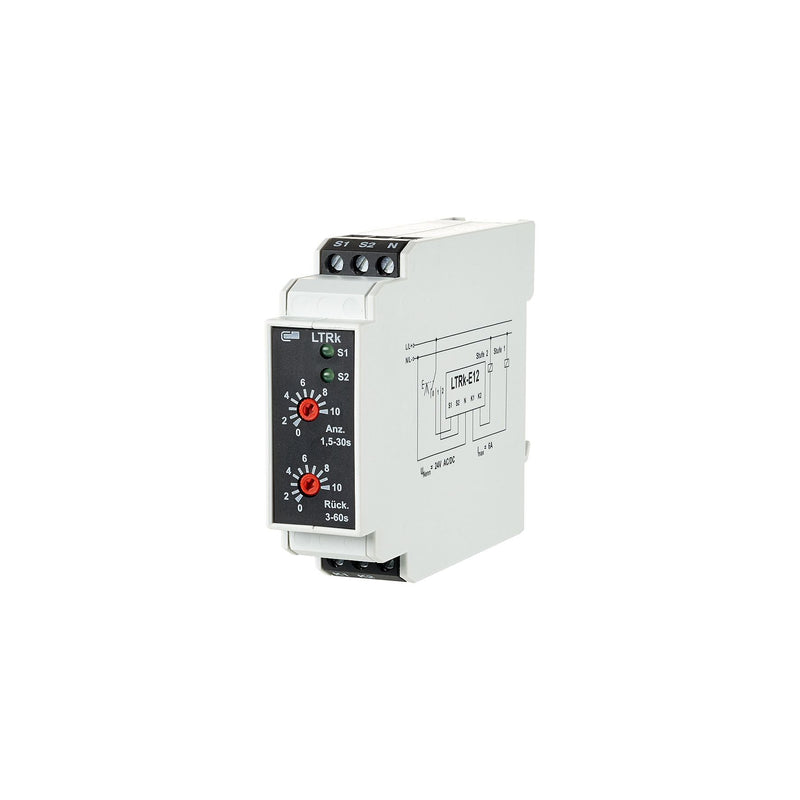

Metz Connect - Zeitrelais Lüftertimerrelais LTRk-E12 24AC/DC − 2 Stück

Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Funktion ansprechverzögert	ja
Funktion rückfallverzögert	ja
Zeitbereich	1,5..30 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, verzögert, Schließer	2
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Werkstoff des Kontakteinsatzes	sonstige
Werkstoff des Kontaktes	Silberzinnoxid (AgSnO2)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC/DC
Schutzart (IP)	IP20
Breite	22,5 mm
Höhe	75 mm
Tiefe	100 mm

Lieferumfang:
2 x Metz Connect - Zeitrelais Lüftertimerrelais LTRk-E12 24AC/DC
