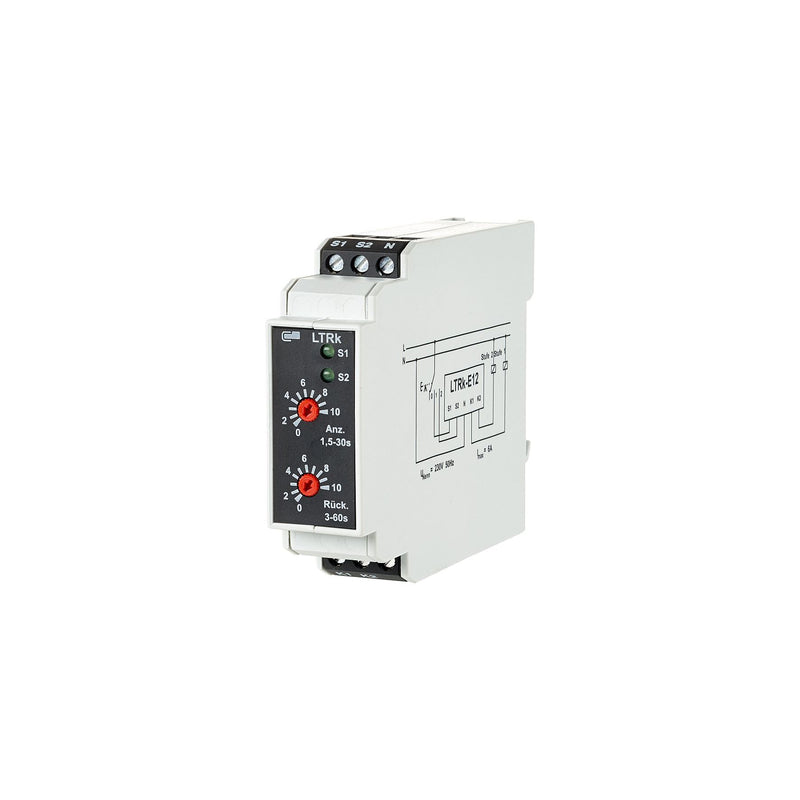

Metz Connect - Zeitrelais Lüftertimerrelais LTRk-E12 230AC II

Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Funktion ansprechverzögert	ja
Funktion rückfallverzögert	ja
Zeitbereich	1,5..30 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Ausgänge, verzögert, Schließer	2
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Werkstoff des Kontakteinsatzes	sonstige
Werkstoff des Kontaktes	Silberzinnoxid (AgSnO2)
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	AC
Schutzart (IP)	IP20
Breite	22,5 mm
Höhe	75 mm
Tiefe	100 mm

Lieferumfang:
1 x Metz Connect - Zeitrelais Lüftertimerrelais LTRk-E12 230AC II
