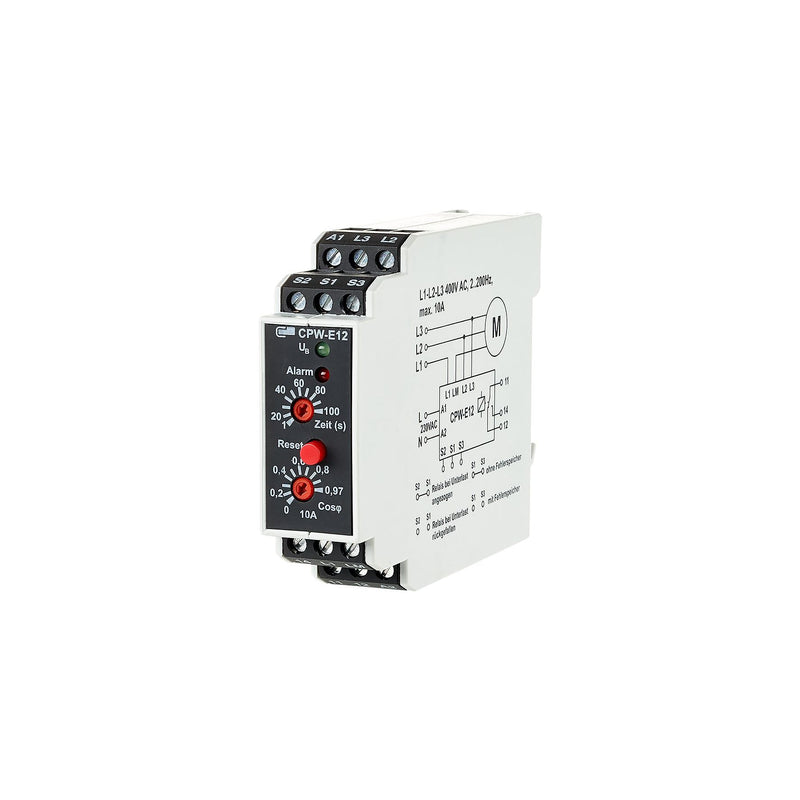

Metz Connect - Phasenüberwachungsgerät Überwachungsrelais CPW-E12 230AC1W 10A

Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors. Einstellungen der Funktionen über Brücken S1 - S2 - S3: S1 - S2 offen = bei Unterlast Relais rückgefallen, S1 - S2 gebrückt = bei Unterlast Relais angezogen, S1 - S3 offen = mit Fehlerspeicher, S1 - S3 gebrückt = ohne Fehlerspeicher. Über einen Schließer auf S1 - S3 kann das Modul fernentriegelt werden. Beim Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC
Breite	22,5 mm
Höhe	75 mm
Tiefe	95 mm

Lieferumfang:
1 x Metz Connect - Phasenüberwachungsgerät Überwachungsrelais CPW-E12 230AC1W 10A
