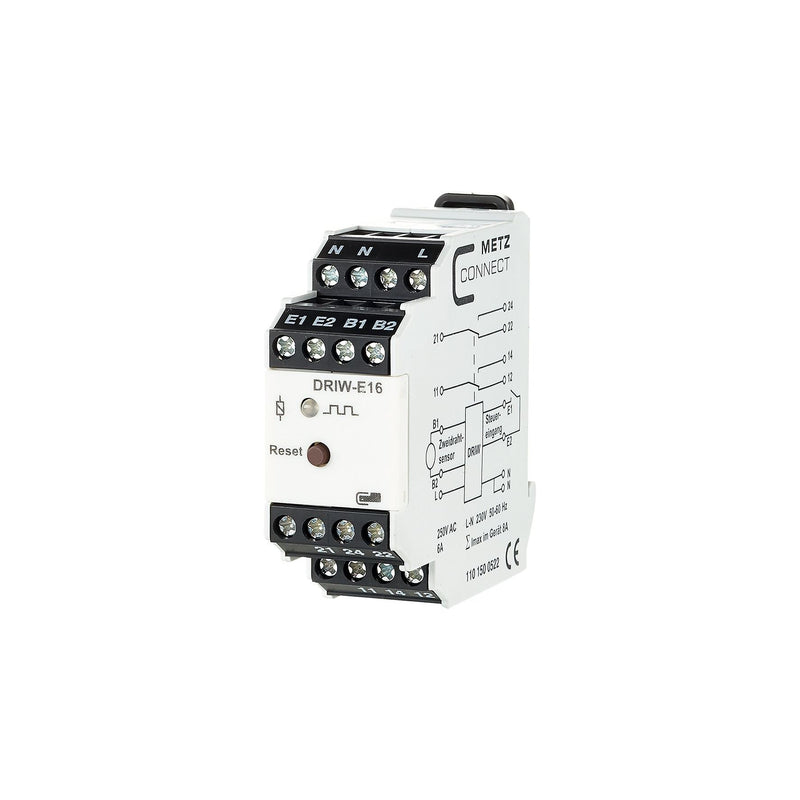

Metz Connect - Drehzahl-/Stillstandüberwachungsgerät Drehzahlüberwachung DRIW-E16 230VAC 22.5

Der Drehzahl- und Keilriemenwächter dient zur Überwachung von Drehbewegung (Unterdrehzahlen) an motor- oder riemengetriebenen Wellen. Zur Erfassung der Drehzahl werden induktive Näherungsschalter eingesetzt. Die Impulserzeugung am Sensor entsteht kontaktlos durch mitlaufende Schaltnocken, Zahnräder, Segmentscheiben, metallische Signalfahnen oder ähnliches. Beim Anlegen der Betriebsspannung zieht das Relais an. Über den Leistungsschütz des Antriebes wird an den Klemmen E1 und E2 die Überwachungsfunktion, nach Ablauf der Anlaufüberbrückung, gestartet. Unterschreitet der Antrieb die Abschaltdrehzahl, fällt das Relais zurück. Durch Reset oder Abschalten der Betriebsspannung wir die Fehlermeldung des Drehzahl- und Keilriemenwächters zurückgesetzt.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Spannungsart zur Betätigung	AC
Mit abnehmbaren Klemmen	nein
Auswertung der Eingänge	einkanalig
Funktion Drehzahlüberwachung	ja
Funktion Stillstandsüberwachung	ja
Betriebsfrequenz	2..70 Hz
Mit Rückführkreis	nein
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	nein
Breite	22,5 mm
Höhe	60 mm
Tiefe	60 mm

Lieferumfang:
1 x Metz Connect - Drehzahl-/Stillstandüberwachungsgerät Drehzahlüberwachung DRIW-E16 230VAC 22.5
