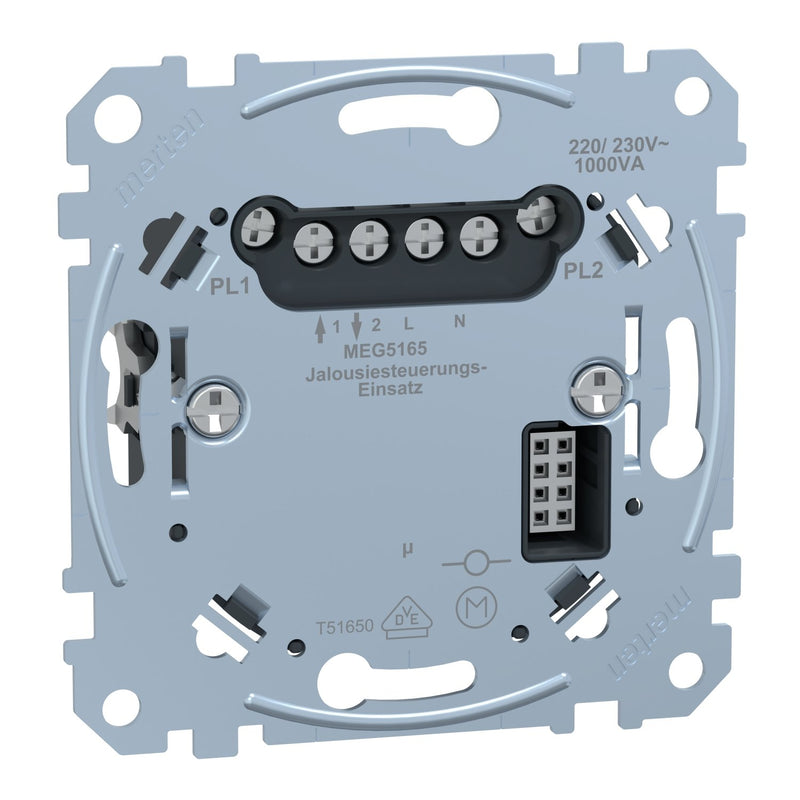

Zur Vor-Ort-Ansteuerung eines Jalousie-/Rollladenmotors mit Endschalterxx Der Einsatz besitzt zwei elektrisch gegeneinander verriegelte Relaiskontakte, die das gleichzeitige Ansteuern beider Relaisausgänge zuverlässig verhindert. Mit Krallen- und Schraubbefestigung. Mit Schraubklemmen. Funktionen: -Es wird durch das Modul die Art und Weise festgelegt, wie die Funktion des Einsatzes genutzt wird. Lamellenverstellung bei Jalousien. Externe Ansteuerung über zwei PlusLink Eingängexx Nennspannung: AC 220/230 V, 50/60 Hz. Ausgänge: 2 Schließer (gegeneinander verriegelt). Motorlast: 1 Motor, max. 1000 VA. Neutralleiter: erforderlich (3 Leitersystem). Anschlussquerschnitt: max. 2x2,5 mm². Zu komplettieren mit: Taster-Modul Basic, 1fach System M MEG5110-0300, System Design MEG5110-60xx Taster-Modul Basic, 2fach System M MEG5120-0300, System Design MEG5120-60xx. Taster-Modul Comfort, 1fach System M MEG5111-0300, System Design MEG5111-60xx Taster-Modul Comfort, 2fach System M MEG5121-0300, System Design MEG5121-60xx Taster-Modul Comfort Plus mit IR, 1fach System M MEG5112-0300. Taster-Modul Comfort Plus, 2fach System M MEG5122-0300. Wiser Taster-Modul, 1fach System M MEG5113-0300, System Design MEG5113-60xx Wiser Taster-Modul, 2fach System M MEG5123-03xx, System Design MEG5123-60xx Drehregler-Modul System M MEG5252-03xx/-04xx. Zeitschaltuhr-Modul Standard System M MEG5754-03xx/-04xx Zeitschaltuhr-Modul System M MEG5755-03xx/-04xx, System Design MEG5755-60xx. Sender: Nebenstelle Plus, 1fach System M MEG5119-0300, System Design MEG5119-60xx Nebenstelle Plus, 2fach System M MEG5129-0300, System Design MEG5129-60xx Zentralstellen-Einsatz MEG5190-0000. Helligkeitssensor-Schnittstelle UP MTN5195-01xx Zubehör: PlusLink Verteiler (3 Phasen) MEG5130-0001. PlusLink-Erweiterung MEG5130-0000.
| Technische Details |
|---|
| Zusammenstellung |
Basiselement |
| Mit Helligkeitssensoranschluss |
ja |
| Geeignet für Windsensor |
ja |
| Geeignet für Regensensor |
nein |
| Mit Glasbruchmelderanschluss |
nein |
| Nebenstelleneingang |
ja |
| Mit Memory-Funktion |
nein |
| Aussperrsicherung |
nein |
| Montageart |
Unterputz |
| Werkstoff |
sonstige |
| Werkstoffgüte |
sonstige |
| Halogenfrei |
ja |
| Oberflächenschutz |
sonstige |
| Farbe |
sonstige |
| Transparent |
nein |
| Geeignet für Schutzart (IP) |
IP20 |
| Max. Schaltleistung |
1000 W |
| Nennspannung |
230 V |
| Frequenz |
50..60 Hz |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose |
46 mm |
Lieferumfang:
1 x Jalousiesteuerung Jalousien
