Universal LED Dimmermodul. Für ohmsche, induktive oder kapazitive Lasten, z. B. dimmbare LED-Lampen, Glühlampen, dimmbare gewickelte Trafos oder elektronische Trafos. (Phasenanschnitt oder Phasenabschnitt). Das Universal Dimmermodul erkennt automatisch die angeschlossene Last. Keine Mischlasten anschließen. Das Dimmermodul wird mit mechanischen Tastern im Parallelbetrieb angesteuert. Beim Einbau des Dimmermoduls in Kombination mit einem Taster ist eine tiefe (60er) Installationsdose zu verwenden. Mit Schraubklemmen. Eigenschaften: kurzschlussfest, überlastfest, überhitzungsfest, Softstart, Memory-Funktion, automatische Lasterkennung, Min. / Max. Begrenzung einstellbar, Betriebsart RL-LED-Modus einstellbar. Nennspannung: AC 230 V, 50 Hz, Schaltleistung: LED Lampen: 4-100 VA (RC-Modus), 4-20 VA (RL-LED-Modus). Glühlampen: 5-200 W, Halogenlampen: 5-150 W (230 V) 5-200 VA (NV mit dimmbarem gewickeltem Trafo), 5-200 VA (NV mit dimmbarem elektronischem Trafo) Neutralleiter: nicht erforderlich. Anschlussklemmen: Schraubklemmen für max. 2,5 mm², Absicherung: 16 A-Leitungsschutzschalter, Abmessungen: 44,5 x 39,5 x 20 (HxBxT).
| Technische Details |
|---|
| Zusammenstellung |
Basiselement mit Komplettgehäuse |
| Bedienungsart |
operation with external push buttons and RF |
| Anzahl der Einheiten |
1 |
| App-Steuerung über Bluetooth |
nein |
| Dimmung Phasenanschnitt |
ja |
| Dimmung Phasenabschnitt |
ja |
| Seriendimmer |
nein |
| Lastart |
universal und LED Retrofit |
| Nebenstelleneingang |
ja |
| Lichtwertspeicher |
ja |
| Verwendbar mit Taste |
ja |
| Verwendbar mit Bewegungsmelder |
nein |
| Verwendbar mit Präsenzmelder |
nein |
| Verwendbar mit Zeitschalter/Timer |
nein |
| Verwendbar mit Funktaste |
nein |
| Verwendbar mit IR-Taste |
nein |
| Min. Helligkeit steuerbar |
ja |
| Montageart |
Unterputz |
| Befestigungsart |
to be placed in installation box |
| Werkstoff |
material mix |
| Werkstoffgüte |
material mix |
| Halogenfrei |
ja |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
matt |
| Farbe |
grau |
| Transparent |
nein |
| Geeignet für Schutzart (IP) |
IP20 |
| Schlagfestigkeit |
IK02 |
| Nennspannung |
230 V |
| Frequenz |
50 Hz |
| Nennleistung ohmsche Last |
4..200 W |
| Nennleistung induktive Last |
4..200 VA |
| Nennleistung kapazitive Last |
4..200 VA |
| Max. Schaltleistung LED |
100 W |
| Leistungsaufnahme |
100 W |
| Anschlussart |
Schraubklemme |
| Aderquerschnitt |
2,5 mm² |
| Gerätebreite |
40 mm |
| Gerätehöhe |
45 mm |
| Gerätetiefe |
20 mm |
| Min. Tiefe der Gerätedose |
40 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

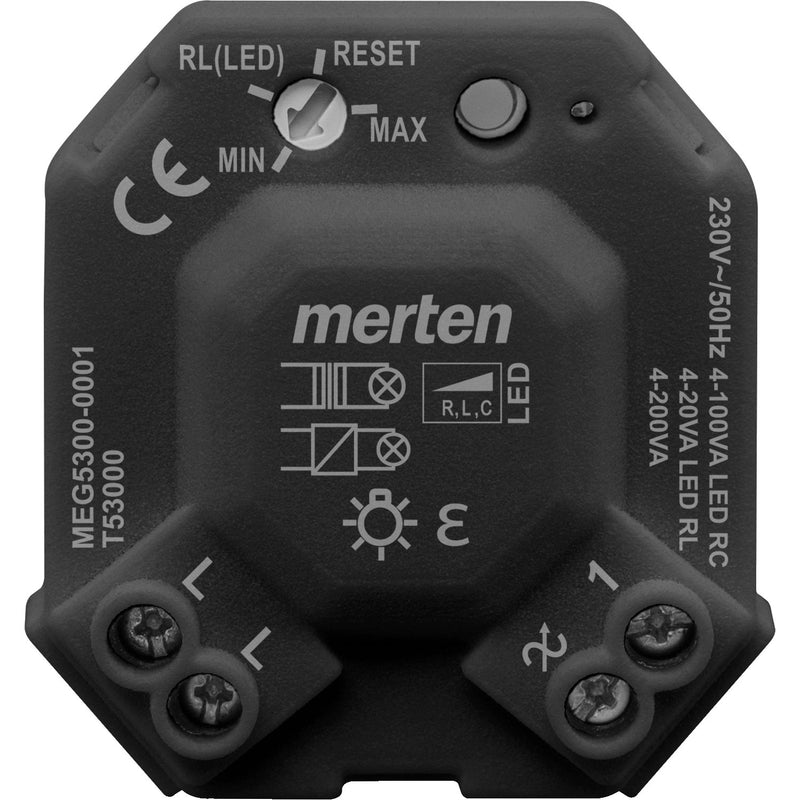

1 x Merten - Dimmer Universal LED Dimmermodul MEG5300-0001 schwarz
