Für ohmsche, induktive oder kapazitive Lasten, z. B. Glühlampen, dimmbare LED-Lampen, dimmbare gewickelte Trafos oder dimmbare elektronische Trafos. (Phasenanschnitt oder Phasenabschnitt). Der Universaldimmer erkennt automatisch die angeschlossene Last. Keine Mischlasten anschließen. Mit Krallen- und Schraubbefestigung. Mit Schraubklemmen. Funktionen: -Schalten und Dimmen von einem Ausgang. Es wird durch das Modul die Art und Weise festgelegt, wie die Funktion des Einsatzes genutzt wird. Externe Ansteuerung über einen PlusLink Eingang. Überlast- und kurzschlussfest. Softstart. Memory-Funktion. Nennspannung: AC 220/230 V, 50/60 Hz. Anschlussquerschnitt: max. 2x2,5 mm². Absicherung: 16 A-Leitungsschutzschalter. Neutralleiter: nicht erforderlich. Schaltleistung mit Taster-Modul Basic und Comfort: LED Lampen: 7-210 W (Phasenabschnitt). 7-50 W (Phasenanschnitt). Glühlampen: 10-420 W. Halogenlampen: 10-420 W (230 V). 30-420 VA (NV mit dimmbarem gewickeltem Trafo). 10-420 VA (NV mit dimmbarem elektronischem Trafo). Schaltleistung mit Taster-Modul Comfort Plus, Wiser Taster-Modul, Drehregler, Zeitschaltuhr, Argus: LED Lampen: 14-210 W (Phasenabschnitt). 14-50 W (Phasenanschnitt), RL-LED-Modus nur einstellbar über Wiser Room App und ab Dimmer-Einsatz-Version 0B. Glühlampen: 20-420 W. Halogenlampen: 20-420 W (230 V). 40-420 VA (NV mit dimmbarem gewickeltem Trafo). 20-420 VA (NV mit dimmbarem elektronischem Trafo). Zu komplettieren mit: Taster-Modul Basic, 1fach System M MEG5110-0300, System Design MEG5110-60xx Taster-Modul Basic, 2fach System M MEG5120-0300, System Design MEG5120-60xx Taster-Modul Comfort, 1fach System M MEG5111-0300,. System Design MEG5111-60xx Taster-Modul Comfort, 2fach System M MEG5121-0300, System Design MEG5121-60xx Taster-Modul Comfort Plus mit IR, 1fach System M MEG5112-0300. Taster-Modul Comfort Plus, 2fach System M MEG5122-0300. Wiser Taster-Modul, 1fach System M MEG5113-0300, System Design MEG5113-60xx Wiser Taster-Modul, 2fach System M MEG5123-03xx, System Design MEG5123-60xx Drehregler-Modul System M MEG5252-03xx/-04xx. ARGUS 180 UP Sensor-Modul System M MEG5710-03xx/-04xx, System Design MEG5710-60xx ARGUS 180 UP Sensor-Modul mit Schalter System M MEG5711-03xx/-04xx, System Design MEG5711-60xx ARGUS Präsenz 180/2,20 m. UP Sensor-Modul System M MEG5530-03xx/-04xx ARGUS Präsenz Sensor-Modul mit IR MEG5522-00xx Zeitschaltuhr-Modul Standard System M MEG5754-03xx/-04xx Zeitschaltuhr-Modul System M MEG5755-03xx/-04xx, System Design MEG5755-60xx. Sender: Nebenstelle Plus, 1fach System M MEG5119-0300, System Design MEG5119-60xx Nebenstelle Plus, 2fach System M MEG5129-0300, System Design MEG5129-60xx Zentralstellen-Einsatz MEG5190-0000. Zubehör: PlusLink Verteiler (3 Phasen) MEG5130-0001. PlusLink-Erweiterung MEG5130-0000.
| Technische Details |
|---|
| Zusammenstellung |
Basiselement |
| Bedienungsart |
operation with optional push button module |
| Anzahl der Einheiten |
1 |
| App-Steuerung über Bluetooth |
nein |
| Dimmung Phasenanschnitt |
ja |
| Dimmung Phasenabschnitt |
ja |
| Seriendimmer |
nein |
| Lastart |
universal |
| Nebenstelleneingang |
ja |
| Lichtwertspeicher |
ja |
| Verwendbar mit Taste |
ja |
| Verwendbar mit Bewegungsmelder |
ja |
| Verwendbar mit Präsenzmelder |
ja |
| Verwendbar mit Zeitschalter/Timer |
ja |
| Verwendbar mit Funktaste |
ja |
| Verwendbar mit IR-Taste |
ja |
| Min. Helligkeit steuerbar |
ja |
| Montageart |
Unterputz |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Werkstoff |
Material Mix |
| Werkstoffgüte |
Material Mix |
| Halogenfrei |
ja |
| Oberflächenschutz |
verzinkt |
| Transparent |
nein |
| Geeignet für Schutzart (IP) |
IP20 |
| Schlagfestigkeit |
IK02 |
| Nennspannung |
220..230 V |
| Frequenz |
50..60 Hz |
| Steuerspannung |
230 V |
| Leistungsaufnahme |
420 W |
| Anschlussart |
Schraubklemme |
| Aderquerschnitt |
2,5 mm² |
| Gerätebreite |
73 mm |
| Gerätehöhe |
73 mm |
| Gerätetiefe |
28 mm |
| Min. Tiefe der Gerätedose |
46 mm |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

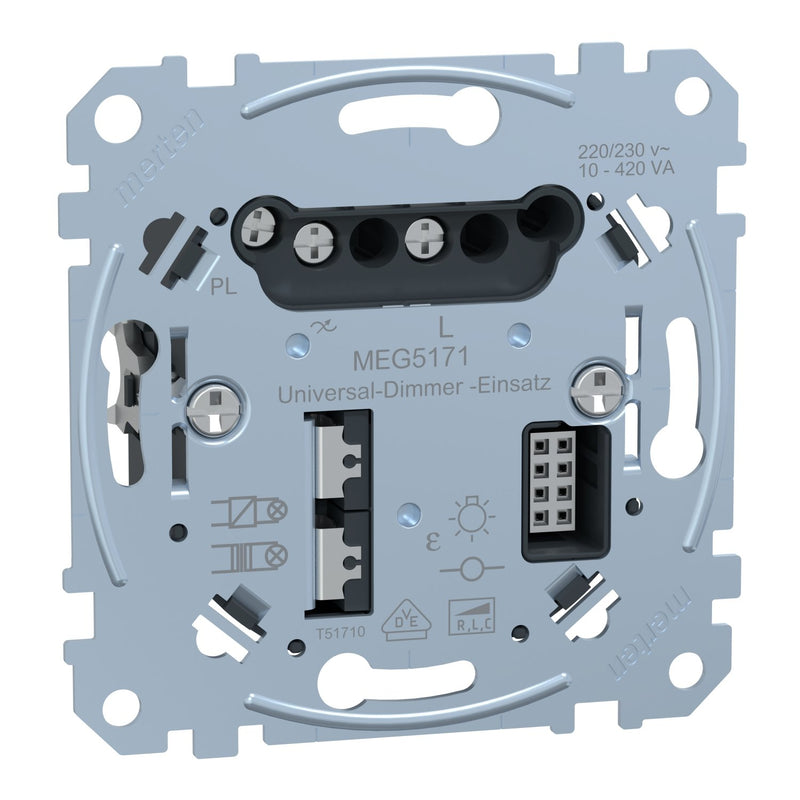

1 x Merten - Dimmer Universal-Dimmer-Einsatz MEG5171-0000
