Im Design System M. Das Gerät ist ein Raumtemperaturregler und ein Binäreingang. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwertes und der Raumtemperatur wird eine Stellgröße zur Heizungs- oder Kühlungssteuerung auf den KNX gesendet. Die Temperatur kann wahlweise durch den internen oder durch einen externen Temperaturfühler, der an der Klemmleiste der Tasterschnittstelle anzuschließen ist, erfasst. Die Tasterschnittstelle erzeugt intern eine Signalspannung zum Anschluss von max. vier konventionellen Tastern/potentialfreien Kontakten. Davon lassen sich zwei Eingänge zum Anschluss von Low Current-LEDs verwenden. Mit integriertem Busankoppler. Der Busanschluss erfolgt über eine Busanschlussklemme. Softwarefunktionen KNX Funktionen Raumtemperaturregler Reglertyp 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang Stetig im Bereich 0xx100% oder schaltend EIN/AUS. Regler-Mode -Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Reglerausgängen. 2-stufiges Kühlen mit 2 Reglerausgängen. Betriebsarten Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Bedienung Sollwertverstellung mit Stellrad im Bereich parametrierbar, Präsenztasterfunktion parametrierbar/abschaltbar. Ventilschutz, Regelung sperren. Funktionen Tasterschnittstelle Schalten, Dimmen, Jalousie, Wertgeber (Dimmwertgeber, Nebenstelle für Lichtszenen mit/ohne Speicherfunktion, Temperaturwertgeber, Helligkeitswertgeber). Tasterschnittstelle bis zu 4 Eingänge, davon lassen sich 2 als Ausgänge und einer zum Anschluss des Fernfühlers benutzen. Ausgangsspannung 5 V (SELV). Ausgangsstrom max. 0,8 mA. Max. Leitungslänge Eingänge/Ausgänge max. 5m, Fernfühler max. 50 m. Zubehör Fernfühler für KNX Raumtemperaturregler UP/PI 616790. Material Thermoplast edelmatt. Farbe anthrazit.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Zusammenstellung |
Basiselement mit zentraler Abdeckplatte |
| Montageart |
Unterputz |
| Mit Vor-Ort Bedienung |
nein |
| Mit Diebstahl-/Demontageschutz |
ja |
| Mit LED-Anzeige |
ja |
| Mit Display |
nein |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
matt |
| Farbe |
anthrazit |
| RAL-Nummer (ähnlich) |
7024 |
| Transparent |
nein |
| Manuelle Sollwertverstellung |
ja |
| Präsenztaster |
ja |
| Parallel-Betrieb möglich |
nein |
| Schutzart (IP) |
IP20 |
| Mit Busankopplung |
ja |
| Klasse des Temperaturreglers |
IV |
| Min. Tiefe der Gerätedose |
46 mm |
Lieferumfang:

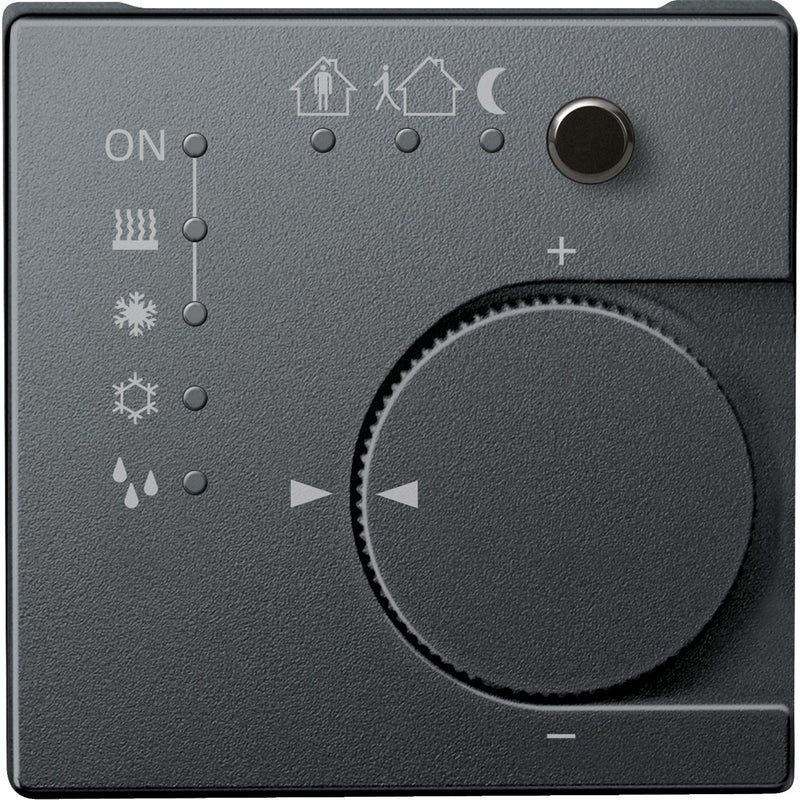

1 x Merten - Bussystem-Raumtemperaturregler KNX Raumtemperaturregler 616814 UP/PI m.Tast.schnitt
