KNX Raumtemperaturregler Unterputz/PI mit Tasterschnittstelle 4fach. Für System M. Das Gerät ist ein Raumtemperaturregler und ein Binäreingang. Abhängig von der Betriebsart, dem aktuellen Temperatursollwert und der Raumtemperatur wird eine Stellgröße für den Heiz- oder Kühlregler auf den KNX übertragen. Die Temperatur kann entweder über den internen oder den externen Temperatursensor erfasst werden, der an die Tasterschnittstelle angeschlossen werden muss. Die Tasterschnittstelle erzeugt eine interne Signalspannung zum Anschluss von max. vier konventionellen Tastern oder potentialfreien Kontakten. Davon können zwei Eingänge für den Anschluss von Schwachstrom-LEDs verwendet werden. Mit integriertem Busankoppler. Der Anschluss an den Bus erfolgt über eine Busanschlussklemme. Funktionen des Raumtemperaturreglers: Reglerart: 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang: stetig im Bereich 0 bis 100% oder schaltend EIN/AUS. Reglerbetrieb: Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Regelausgängen. 2-stufiges Kühlen mit 2 Regelausgängen. Betriebsarten: Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Bedienung: Sollwertverstellung im Bereich mit Stellrad parametrierbar. Anwesenheitstastenfunktionen können parametriert/abgeschaltet werden. Ventilschutz, Reglerdeaktivierung. Funktionen der Tasterschnittstelle: Schalten, Dimmen, Außenjalousie, Wertgeber (Dimmwertgeber, Nebenstelle für Lichtszenen mit/ohne Memory-Funktion, Temperaturwertgeber, Helligkeitswertgeber). Tasterschnittstelle: bis zu 4 Eingänge, davon 2 als Ausgänge nutzbar und einer zum Anschluss des Fernsensors. Ausgangsspannung: 5 V (SELV). Ausgangsstrom: max. 0,8 mA. Max. Kabellänge: Eingänge/Ausgänge max. 5 m, Fernfühler max. 50 m. Material: Thermoplast glänzend. Farbe: polarweiß, glänzend.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Zusammenstellung |
Basiselement mit zentraler Abdeckplatte |
| Montageart |
Unterputz |
| Mit Vor-Ort Bedienung |
nein |
| Mit Diebstahl-/Demontageschutz |
ja |
| Mit LED-Anzeige |
ja |
| Mit Display |
nein |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
glänzend |
| Farbe |
weiß |
| RAL-Nummer (ähnlich) |
9010 |
| Transparent |
nein |
| Manuelle Sollwertverstellung |
ja |
| Präsenztaster |
ja |
| Parallel-Betrieb möglich |
nein |
| Schutzart (IP) |
IP20 |
| Mit Busankopplung |
ja |
| Klasse des Temperaturreglers |
IV |
| Min. Tiefe der Gerätedose |
46 mm |
Lieferumfang:

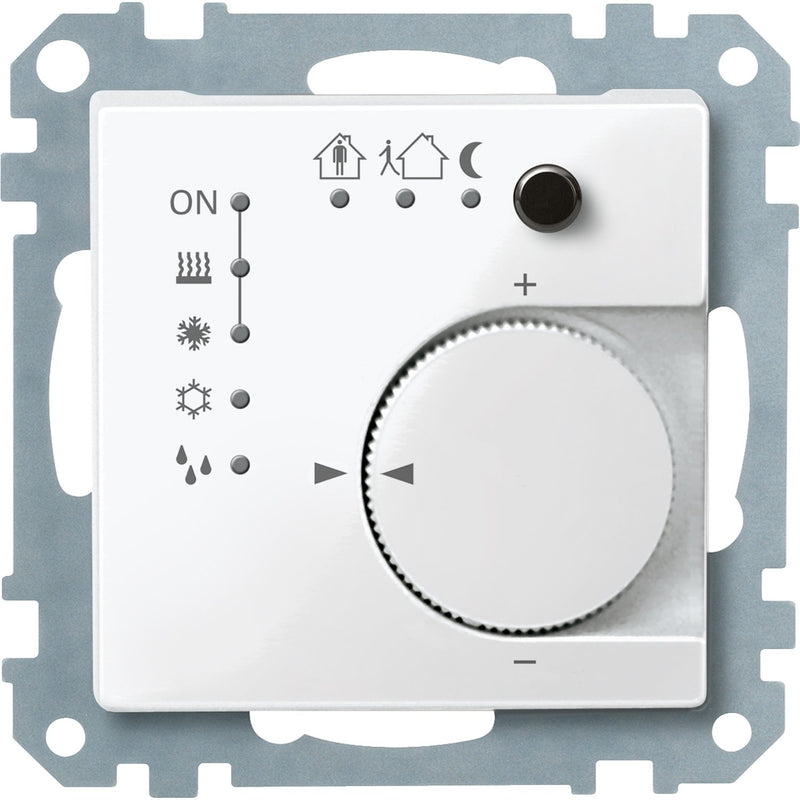

1 x Merten - Bussystem-Raumtemperaturregler KNX Raumtemperaturr. UP/PI 616719 m.Tast.schnittstelle
