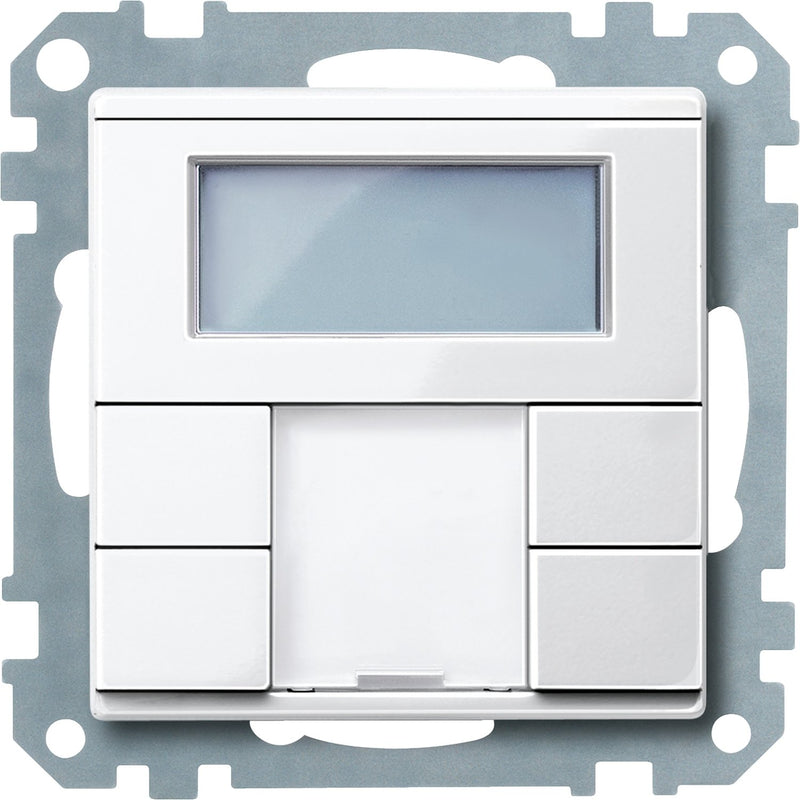

Im Design System M. Komfortable Steuerungseinheit mit 4 Bedientasten, Betriebs-, Statusanzeige und Schriftfeld. Die Betriebsanzeige kann auch als Orientierungslicht verwendet werden. Mit Raumtemperaturregler und Display. Mit 5 roten LEDs. Der Raumtemperaturregler ist für Heizung und Kühlung mit stufenlos verstellbaren KNX-Stellantrieben oder zur Ansteuerung von Schaltaktoren und Heizungsaktoren verwendbar. Mit weiß hinterleuchtetem Display zur Darstellung von z. B. Uhrzeit, Datum, Temperatur und Betriebsmodus. Menü zur Einstellung von Standard-Betriebsarten, Sollwert, Arbeitstag/arbeitsfreier Tag (externe Ansteuerung), Anzeigemodus, Uhrzeit, Schaltzeiten und Helligkeit des Displays. Die Tasten sind als Tastenpaar (zweiflächig) oder als Einzeltasten frei parametrierbarxx Mit integriertem Busankoppler. Der Busanschluss erfolgt über eine Busanschlussklemme. Softwarefunktionen KNX Funktionen Taster Schalten, Umschalten, Dimmen, Jalousie (relativ oder absolut), Flanken löst 1,- 2-, 4- oder 8-Bit-Telegramme aus (Unterscheidung kurze/lange Betätigung). Flanken mit 2-Byte-Telegrammen (Unterscheidung kurze/lange Betätigung), 8-Bit-Schieberegler, Szenenabruf, Szenenspeicherung, Sperrfunktion, Zeitsteuerung mit Synchronisation, Meldefunktion. Externen Temperaturwert zyklisch lesen, Ventilatorsteuerung, Betriebsarten, Sollwertverschiebung. Funktionen Raumtemperaturregler Reglertyp 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang Stetig im Bereich 0-100% oder schaltend EIN/AUS. Regler-Mode -Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Reglerausgängen. 2-stufiges Kühlen mit 2 Reglerausgängen. 2-stufiges Heizen und Kühlen mit 4 Reglerausgängen. Betriebsarten Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Schieben aller Sollwerte. Speichern aller Solltemperaturen und Betriebsarten bei Reset. Überwachung externer Temperatur. Zusätzliche Ausgabe der Stellgröße als 1-Byte Wert bei PWM. Meldefunktion für Isttemperatur, Ventilschutzfunktionxx Szenenfunktion. Bedienung Menü. Lieferumfang Mit Busanschlussklemme und Tragplatte. Mit Schraube für Demontageschutz. Mit Putzschutzhaube. Material Thermoplast brillant. Farbe polarweiß glänzend.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Montageart |
Unterputz |
| Anzahl der Betätigungspunkte |
6 |
| Mit Display |
ja |
| Status-LED |
ja |
| IR-Sensor |
nein |
| Manuelle Sollwertverstellung |
ja |
| Präsenztaster |
nein |
| Mit integriertem DCF77-Empfänger |
nein |
| Mit Zeitschaltuhr |
ja |
| Mit Diebstahl-/Demontageschutz |
ja |
| Zentrale Funktionseinheit für Sender/Aktoren |
ja |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
unbehandelt |
| Ausführung der Oberfläche |
glänzend |
| Farbe |
weiß |
| RAL-Nummer (ähnlich) |
9010 |
| Transparent |
nein |
| Schutzart (IP) |
IP20 |
| Mit Busankopplung |
ja |
| Min. Tiefe der Gerätedose |
46 mm |
Lieferumfang:
1 x Busanschlussklemme Tragplatte Schraube für Demontageschutz Putzschutzhaube
