Anhand der SpaceLogic KNX Secure Tasterschnittstelle, 8fach, Pro, kann ein physischer Kontakt in ein KNX-Signal umgewandelt werden. Hierbei stehen 8 unabhängige Kanäle in der ETS, die als Eingänge oder Ausgänge definiert werden können, zur Verfügung. Gemeinsames Bezugspotential für alle Kanäle, mit einer Kabellänge von 30m. Das Sperren einzelner Kanäle ist möglich. Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten. Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung. Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte. Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall. Ausgänge: Anschluss von Schwachstrom - LEDs (bis 2,2mA). Kurzschlussfest, überlastgeschützt und verpolungssicher. Parallelschalten von Ausgängen, für Verbraucher mit höherem Strombedarf, möglich. Versorgung über KNX Bus, keine zusätzliche Versorgungsspannung notwendig. Anschluss von Tür- oder Fensterkontakten zur Auswertung der Griffposition und der Status offen, geschlossen und gekippt. Anschluss von Temperatursensoren. Impulszähler mit Haupt- und Zwischenzähler. Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt. Logikfunktionen. KNX Data Secure. Schutzart: IP20. Ausgangsspannung: DC 5 V SELV. Ausgangsstrom pro Kanal: max. 3,2 mA. LED-Strom (rote LED mit 1,7 V Flußspannung): 2,2 mA pro Ausgang. Anschluss Kanäle: 2x5adriger Leitungssatz. Länge Leitungssatz: 25 cm, verlängerbar auf max. 30 m. Leitungsempfehlung: J-Y(St)Y 2×2×0,8. Abmessungen (BxHxT): 43,5 x 35,5 x 15,4 mm. Nennspannung: KNX DC 21-32 V SELV. Stromaufnahme KNX: 5-18 mA.
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Fernbedienung möglich |
ja |
| Ethernet |
nein |
| Montageart |
Unterputz |
| Mit Busankopplung |
ja |
| LED ansteuern |
ja |
| Mit LED-Anzeige |
ja |
| Vor Ort-/Handbedienung |
nein |
| Anzahl der Eingangskanäle |
8 |
| Anzahl der Eingänge |
8 |
| Anzahl der Ausgangskanäle |
8 |
| Funktion Schalten |
ja |
| Externe Abfragespannung notwendig |
nein |
| Verschiedene Phasen anschließbar |
nein |
| Schutzart (IP) |
IP20 |
Lieferumfang:

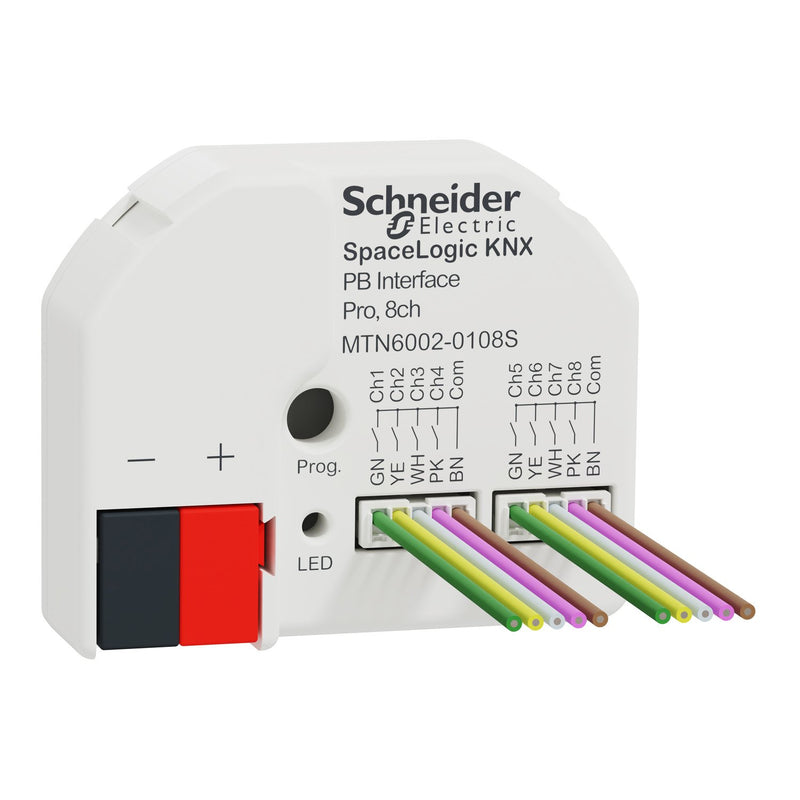

1 x Merten - Bussystem-Kombi I/O Gerät KNX Tasterschnittst.Pro 8f MTN6002-0108S
