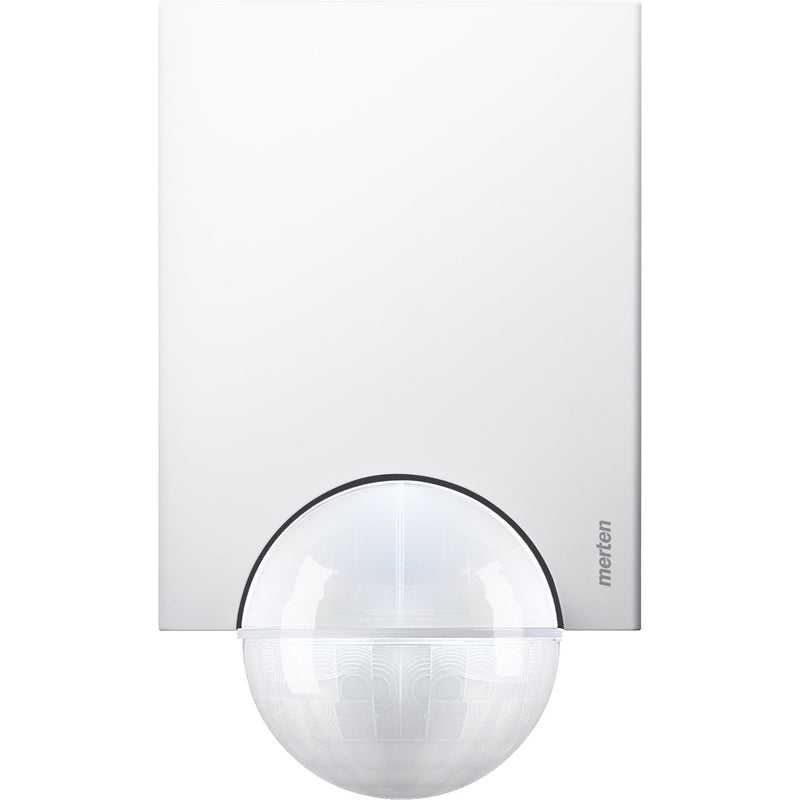

Merten - Bewegungsmelder/Präsenzmelder komplett Bewegungsmelder pws 565619 AC 230V 50Hz

Bewegungsmelder für den Außenbereich. 220 Grad-Flächenüberwachung für größere Hausfronten und Bereiche des Hauses. Mit integrierter Dämmerungszeitschaltuhr und Schnittstelle für die Erweiterung mit einem Funkmodul (drahtlose Verbindung mehrerer Geräte). 360 Grad-Nahschutzzone (ca. 4 m Radius). Großer Anschlussraum und Stecksystem. Durchschleifen möglich. LED-Funktionsanzeige zur schnellen Ausrichtung am Montageort. Bedienelemente befinden sich geschützt unter der leicht zugänglichen Abdeckplatte. Flexibel verstellbarer Sensorkopf. Ausblenden einzelner Linsenbereiche möglich. Wand- und Deckenmontage ohne zusätzliches Zubehör. Befestigung an Außen-/Innenecken und ortsfesten Rohren mit einem Montagewinkel. Funktionen: -Halbautomatikfunktion: Abends wird die Beleuchtung bei Erreichen der eingestellten Dämmerungsschwelle ein- und zur voreingestellten Uhrzeit (z. B. 23.00 Uhr) wieder ausgeschaltet. Danach ist die normale Bewegungsmelder-Funktion aktiv. Automatikfunktion: wie Halbautomatikfunktion. Morgens wird zur voreingestellten Uhrzeit (z.B. 5.00 Uhr) die Beleuchtung wieder ein- und nach Erreichen der Dämmerungsschwelle ausgeschaltet. Dazwischen ist die normale Bewegungsmelder-Funktion aktiv. Schaltuhrfunktion Automatik: Am Abend und am Morgen helligkeitsabhängige Schaltuhrfunktion (ARGUS gesperrt), dazwischen normale Bewegungsmelder-Funktion. Schaltuhrfunktion Halbautomatik: Am Abend helligkeitsabhängige Schaltuhrfunktion (ARGUS gesperrt), danach normale Bewegungsmelder-Funktion. Reine Bewegungsmelder-Funktion. Mit integriertem Funkmodul sind folgende Funktionen über Funk realisierbar: Dauer EIN, Dauer AUS, AUTOMATIK und SET (Anlernen aktueller Dämmerungswert. Kein manuelles Nachstellen.). Netzspannung: AC 230 V +/-10%, 50 Hz. Glühlampen: AC 230 V, max. 2000 W. Halogenlampen: AC 230 V, max. 1200 W. Leuchtstofflampen: AC 230 V, 1200 W unkompensiert. Kapazitive Last: max. 35 uF. Max. Schaltstrom: 16 A, AC 230 V, cos Phi 1. Erfassungswinkel: 220 Grad. Reichweite: max. 16 m. Anzahl der Ebenen: 7. Anzahl der Zonen: 112 mit 448 Schaltsegmenten. Lichtfühler: stufenlos von 3-1000 Lux. Zeit: 1 s bis ca. 8 min in 6 Stufen. Empfindlichkeit: stufenlos einstellbar. Neutralleiter: erforderlich. Sensorkopfeinstellung Wandmontage: 9 Grad auf, 24 Grad ab, 12 Grad rechts/links, +/-12 Grad axial. Sensorkopfeinstellung Deckenmontage: 4 Grad auf, 29 Grad ab, 25 Grad rechts/links, +/-8,5 Grad axial. EG-Richtlinien: Niederspannungsrichtlinie 2006/95/EG und EMV-Richtlinie 2004/108/EG. Schutzart: IP 55. Abmessungen: 151x93x71 mm (HxBxT). Zubehör: Funkmodul für ARGUS 220 Bewegungsmelder 565495. Montagewinkel 565291/92/93. Kondensator 542895. Lieferumfang: Mit Abdeckplatte und Segmenten zur Einschränkung des Erfassungsbereiches, Schrauben und Dübel. Farbe: polarweiß.

Technische Details
Ausführung	Bewegungsmelder
Sensortyp	passiv Infrarot
Mit DALI-Schnittstelle	nein
Konstantlichtregelung	nein
HLK-Ansteuerung	nein
Zwangseinschaltung	nein
Zwangsabschaltung	nein
Tierschneise	nein
Unterkriechschutz/Rückfeldüberwachung	ja
Vernetzbar	nein
Scanwinkel	220 °
Optimale Montagehöhe	2,5 m
Treppenhausüberwachung	ja
Überbrückungsschalter	nein
Max. Reichweite zu einer Seite	14 m
Max. Präsenzbereich	50 m²
Max. Reichweite frontal	16 m
Erfassungsfeld Durchmesser auf Fußboden	28 m
Geeignet für drahtlose Übertragung	ja
Fernbedienbar	ja
Mit Fernbedienung	nein
Ansprechempfindlichkeit einstellbar	ja
Ansprechhelligkeit einstellbar	ja
Mit Signaleinheit	nein
Teach-Funktion für Ansprechhelligkeit	nein
Abdimmfunktion mit Dimmeinsatz	nein
Montageart	Aufputz
Geeignet für Deckenmontage	ja
Anschlussart	Steckklemme
Werkstoff	Kunststoff
Werkstoffgüte	Thermoplast
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Ausführung der Oberfläche	glänzend
Antibakterielle Behandlung	nein
Farbe	weiß
RAL-Nummer (ähnlich)	9010
Transparent	nein
Schutzart (IP)	IP55
Spannungsart	AC
Frequenz	50 Hz
Min. Einschaltdauer	1 s
Max. Einschaltdauer	8 min
Ausschaltverzögerung	480 s
Einschaltverzögerung	0 s
Erfassungswinkel horizontal	0..220 °
Schwenkbereich Sensor, horizontal	-12..12 °
Schwenkbereich Sensor, vertikal	-24..9 °
Ansprechhelligkeit	3..1000 lx
Max. Schaltleistung	2000 W
Geeignet für C-Last	ja
Temperatur	-20..25 °C
Anzahl der Schaltzonen	112
Max. Einschaltstrom	16 A
Nebenstelleneingang	nein
Alarmfunktion	nein
Breite	93 mm
Höhe	151 mm
Tiefe	71 mm

Lieferumfang:
1 x Merten - Bewegungsmelder/Präsenzmelder komplett Bewegungsmelder pws 565619 AC 230V 50Hz
