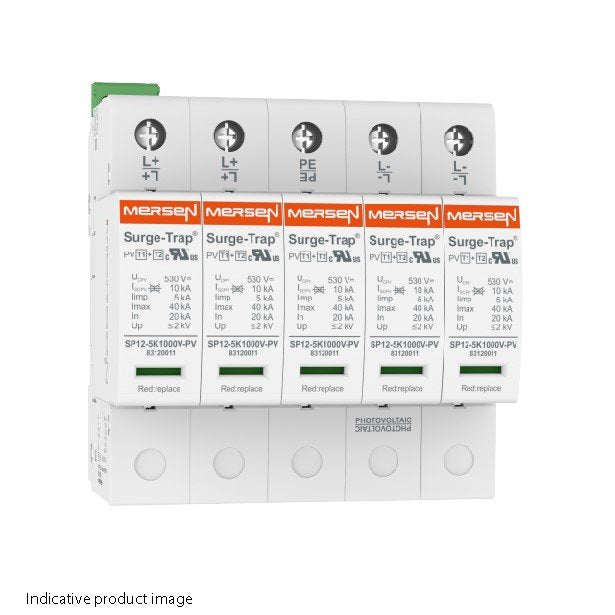

Mersen - Überspannungsableiter für Energietechnik/Stromversorgung Überspg.-Ableiter Typ 2 STPT2-40K1000V-5YPVM 40KA Ucpv1060V Y PV

STPT2 5YPV ist eine Reihe von Geräten, die mit der optimierten, dynamisch-thermischen Trennvorrichtung von Mersen einen verbesserten Überspannungsschutz für Photovoltaiksysteme bietet. Diese Geräte brauchen aufgrund ihrer hohen Kurzschlussfestigkeit keinen zusätzlichen Überstromschutz (Vorsicherung). Sie sind für alle DC PV Anwendungen geeignet
Solarparks, Aufdachanlagen und Anlagen für den Eigenverbrauch (netzunabhängig). Spezifisches mehrpoliges Produkt für Wechselrichter mit mehreren MPPT. Ideale Lösung zum Schutz von 2 oder 3 MPPT, die Platz spart und die Kosten optimiert.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	4
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	40 kA
Höchste Dauerspannung DC	1060 V
Max. PV-Spannung	1500 V
Schutzpegel	4 kV
Kurzschlussfestigkeit (Isccr)	10 kA
Integrierter Kurzschlussschutz	nein
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	Hutschiene TH15
Baugröße	5 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Mit Fernmeldekontakt	ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Mersen Überspannungsableiter Typ 2 STPT2-40K1000V-5YPVM
