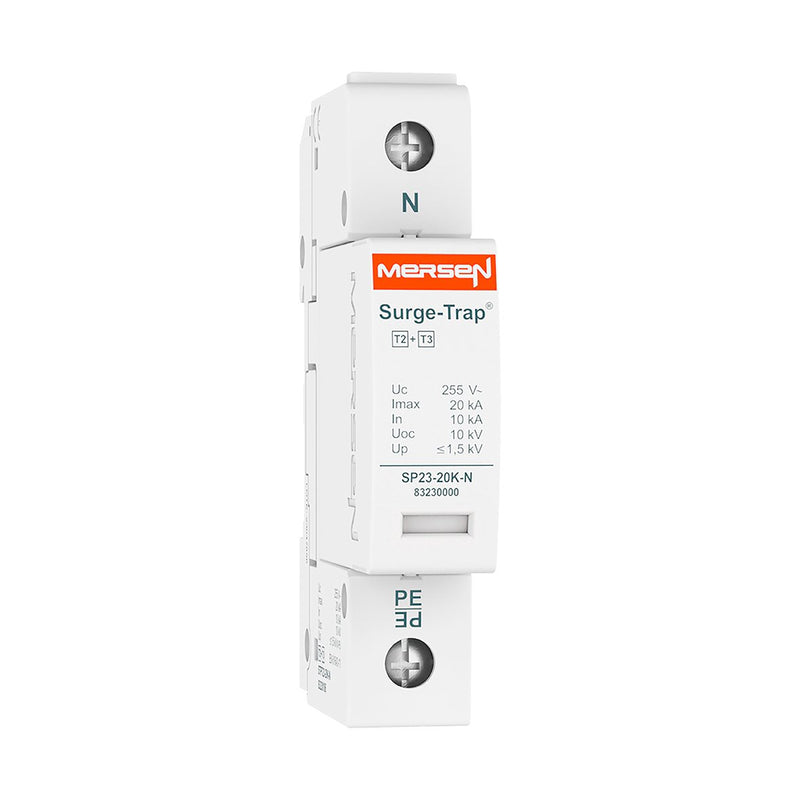

Mersen - Überspannungsableiter für Energietechnik/Stromversorgung Überspg.-Ableiter Typ 2+3 STPT23-20K-N 20kA Uc255V N 1-pol

STP T23 20 ist eine Reihe von Typ 2+3/Klasse II+III Kombi-Ableitern für die Ableitung von Spannungsspitzen, die gleichzeitig einen sehr fein abgestimmten Schutzpegel entsprechend EN/IEC 61643-11 bieten. Geeignet für die letzte Schutzstufe mit in Verteilerkästen vorgeschalteten Typ 2 Überspannungsableitern wie STP T2 40. Diese SPDs sollten so nah wie möglich an den zu schützenden Geräten installiert werden.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	1
Nennableitstoßstrom (8/20)	10 kA
Max. Ableitstoßstrom (8/20)	20 kA
Nennspannung AC	265 V
Höchste Dauerspannung AC	255 V
Schutzpegel	1,5 kV
Schutzpegel N-PE	1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	63 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	63 A
Kurzschlussfestigkeit (Isccr)	25 kA
Integrierter Kurzschlussschutz	nein
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	DIN-Tragschiene
Baugröße	1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Mit Fernmeldekontakt	nein
Signalisierung am Gerät	ohne
Prüfklasse Typ 2	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Mersen - Überspannungsableiter für Energietechnik/Stromversorgung Überspg.-Ableiter Typ 2+3 STPT23-20K-N 20kA Uc255V N 1-pol.

Keine Downloads vorhanden.
