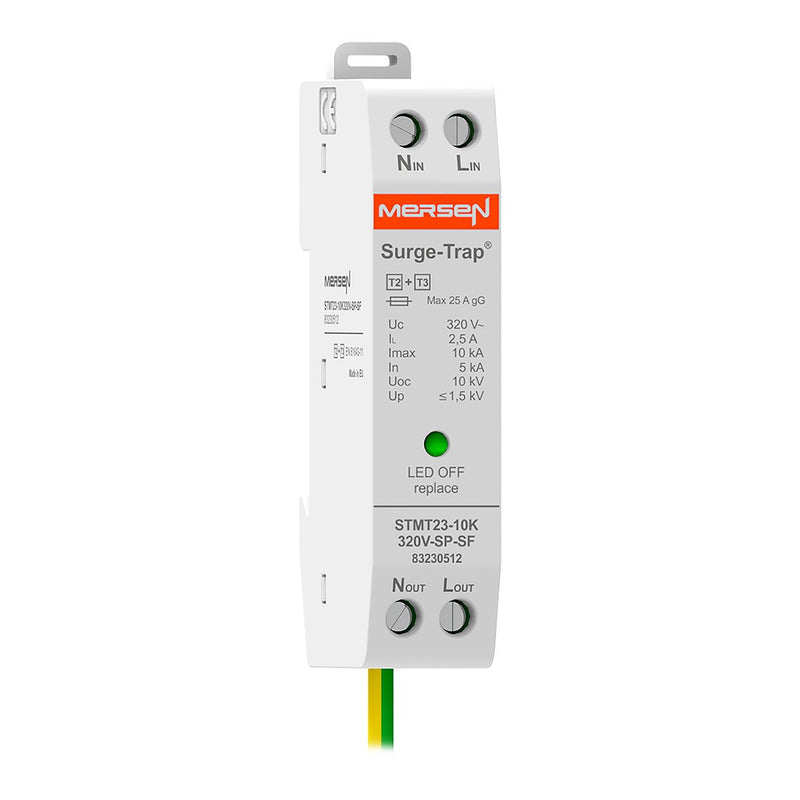

Mersen - Überspannungsableiter für Energietechnik/Stromversorgung Überspannungsableiter STMT23-10K320V-SP-SF Typ2+3 10kA Uc230V

Bei der Baureihe STM T23 SF handelt es sich um robuste 10kV/10kA-Kombigeräte vom Typ 2+3/Schutzklasse II+III zur Ableitung von Stoßspannungen bei ausgezeichnetem Überspannungsschutz (Feinschutz) gemäß EN/IEC 61643. Einsatz im Sicherungskasten (Mast) von LED-Außenbeleuchtungen. Aufgrund der hohen Empfindlichkeit der LED-Elektronik gegen atmosphärische Überspannungen sind die Geräte STM T23 SF bei Herstellern von LED-Beleuchtungssystemen eine besonders beliebte Lösung.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	2
Nennableitstoßstrom (8/20)	5 kA
Max. Ableitstoßstrom (8/20)	10 kA
Nennspannung AC	230 V
Höchste Dauerspannung AC	320 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,8 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	25 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	25 A
Kurzschlussfestigkeit (Isccr)	10 kA
Integrierter Kurzschlussschutz	nein
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	Hutschiene TH35
Baugröße	1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	2,5 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	2,5 mm²
Mit Fernmeldekontakt	ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Mersen - Überspannungsableiter für Energietechnik/Stromversorgung Überspannungsableiter STMT23-10K320V-SP-SF Typ2+3 10kA Uc230V

Keine Downloads vorhanden.
