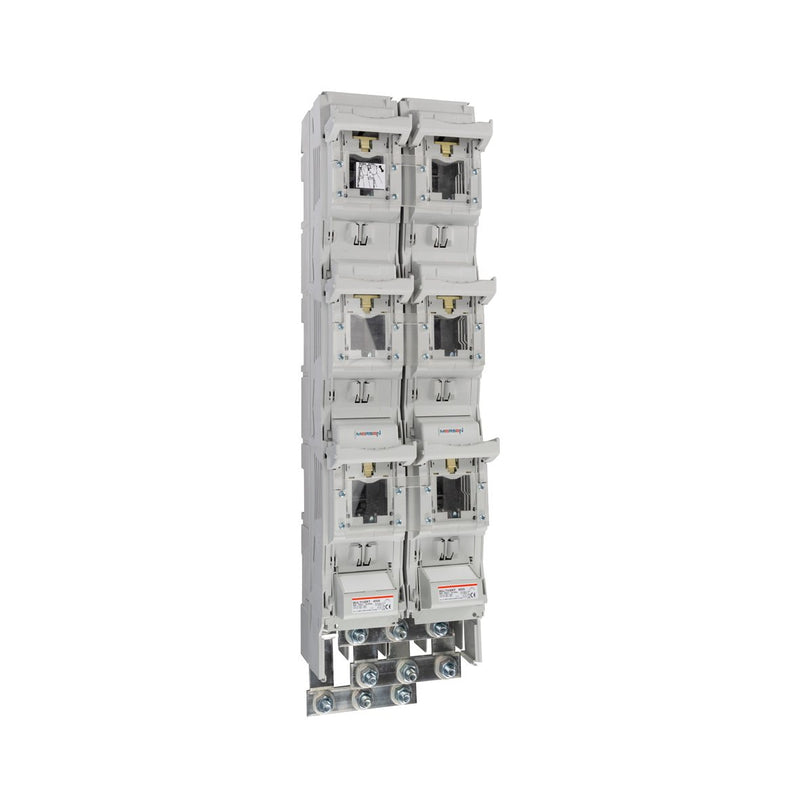

Mersen - Sicherungslastschaltleiste 1.400.004 Doppel NH Gr.2 1260A

MULTIVERT® NH-Sicherungs-Lastschaltleisten erfüllen sämtliche Funktionen eines NH-Sicherungs-Lasttrennschalters. Die Konstruktion ist für die Direktmontage auf Sammelschienen in dreipoliger Anordnung ausgelegt. MULTIVERT® Doppelschaltleisten können auf 185mm Sammelschienen-Systemen direkt montiert werden und sind in den Bauweisen MULTIVERT® 800A (2 x 400A) und MULTIVERT® 1260A (2 x 630A) erhältlich. Sie sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Größe 2: 400A und Größe 3: 630A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIVERT® ermöglichen dem Anwender eine rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung.

Technische Details
Ausführung	Sicherungslasttrennschalter
Bemessungsdauerstrom Iu	800 A
Schienenmittenabstand 40 mm	nein
Schienenmittenabstand 50 mm	nein
Schienenmittenabstand 60 mm	nein
Schienenmittenabstand 100 mm	nein
Schienenmittenabstand 185 mm	nein
Max. Bemessungsbetriebsspannung Ue bei AC	500 V
Bedingter Bemessungskurzschlussstrom Iq	18 kA
Anschlussart Hauptstromkreis	Schraubanschluss
Polzahl	6
Baugröße des Sicherungseinsatzes	NH2

Lieferumfang:
1 x Mersen - Sicherungslastschaltleiste 1.400.004 Doppel NH Gr.2 1260A

Keine Downloads vorhanden.
