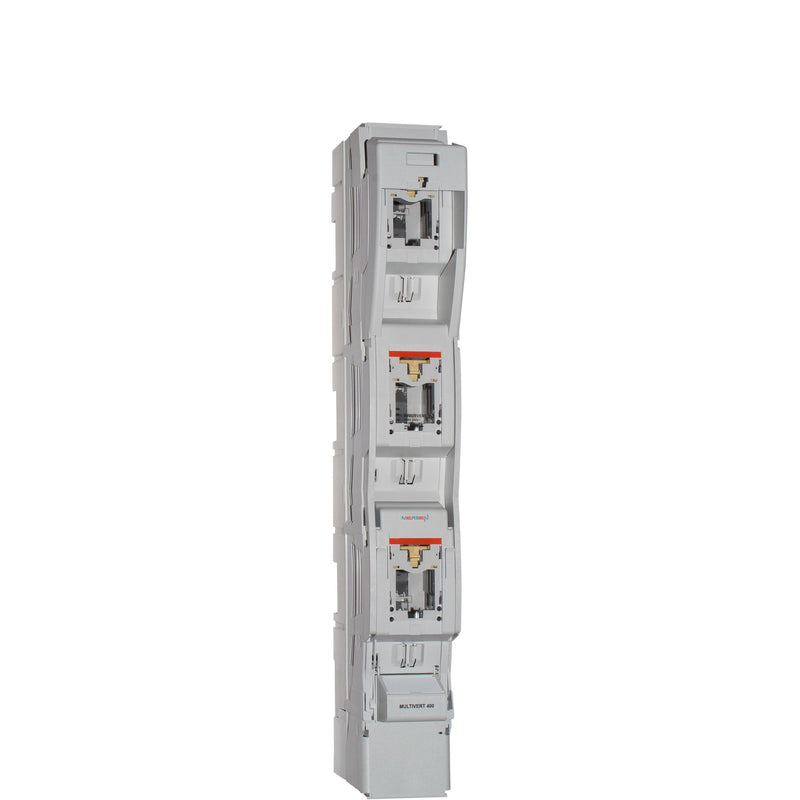

Mersen - Sicherungslastschaltleiste 1.270.100 NH Gr.2 400A 185mm

MULTIVERT® NH-Sicherungs-Lastschaltleisten erfüllen sämtliche Funktionen eines NH-Sicherungs-Lasttrennschalters. Die Konstruktion ist für die Direktmontage auf Sammelschienen in dreipoliger Anordnung ausgelegt. MULTIVERT® 400A Schaltleisten können auf 185mm Sammelschienen-Systemen direkt montiert werden. MULTIVERT® 400A Schaltleisten sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Größe 1 und 2, 630A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIVERT® ermöglichen dem Anwender eine rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung. Für ein benutzerfreundliches und anpassungsfähiges Design stehen 2 alternative Designs zur Verfügung Installation nach Bedarf: - Das Standarddesign bietet eine sehr kompakte Lösung mit einer Installationstiefe von nur 123 mm, um Platz zu sparen - Das i-Xtensio-Design bietet eine benutzerfreundliche Montagelösung für Stromwandler auf der Rückseite des Multivert und mehr Standard Einbautiefe von 150mm

Technische Details
Ausführung	Sicherungslasttrennschalter
Bemessungsdauerstrom Iu	400 A
Schienenmittenabstand 40 mm	nein
Schienenmittenabstand 50 mm	nein
Schienenmittenabstand 60 mm	nein
Schienenmittenabstand 100 mm	nein
Schienenmittenabstand 185 mm	ja
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Anschlussart Hauptstromkreis	V-terminal
Polzahl	3
Baugröße des Sicherungseinsatzes	NH2

Lieferumfang:
1 x Mersen - Sicherungslastschaltleiste 1.270.100 NH Gr.2 400A 185mm
