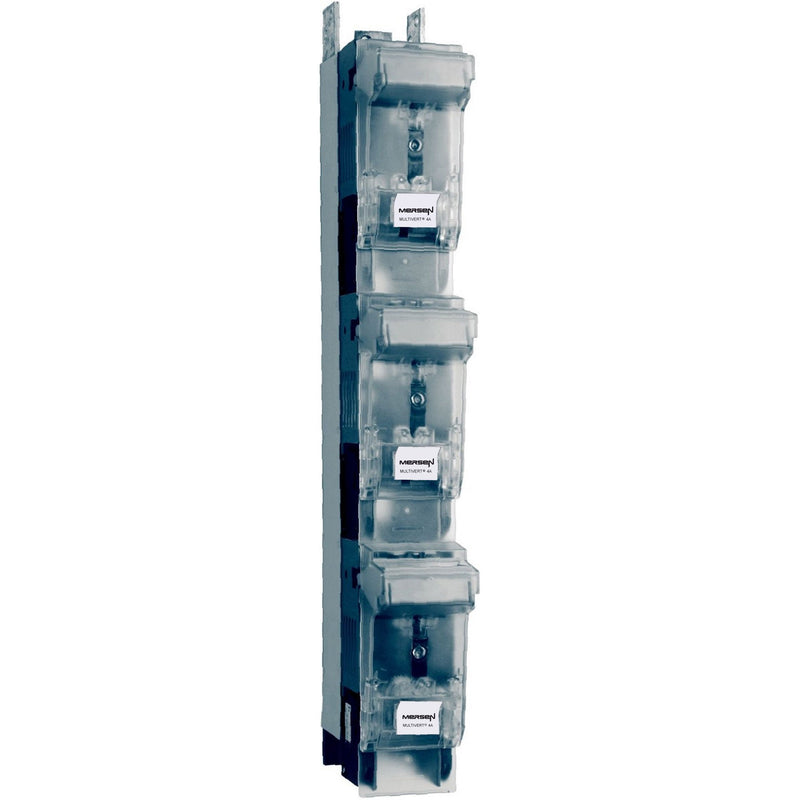

Mersen - Sicherungslastschaltleiste 1.000.096 NH Gr.4a 1250A 185mm

MULTIVERT® NH-Sicherungs-Lastschaltleisten erfüllen sämtliche Funktionen eines NH-Sicherungs-Lasttrennschalters. Die Konstruktion ist für die Direktmontage auf Sammelschienen in dreipoliger Anordnung ausgelegt. MULTIVERT® 1600A Schaltleisten können auf 185mm Sammelschienen-Systemen direkt montiert werden. MULTIVERT® 1600A Schaltleisten sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Größe 4a, 1600A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIVERT® ermöglichen dem Anwender eine rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung.

Technische Details
Ausführung	Sicherungslasttrennschalter
Bemessungsdauerstrom Iu	1600 A
Schienenmittenabstand 40 mm	nein
Schienenmittenabstand 50 mm	nein
Schienenmittenabstand 60 mm	nein
Schienenmittenabstand 100 mm	nein
Schienenmittenabstand 185 mm	nein
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bedingter Bemessungskurzschlussstrom Iq	31,5 kA
Anschlussart Hauptstromkreis	Schraubanschluss
Polzahl	3
Baugröße des Sicherungseinsatzes	NH4a

Lieferumfang:
1 x Mersen - Sicherungslastschaltleiste Sicherungslastschaltleiste 1.000.096 NH Gr.4a 1250A 185mm

Keine Downloads vorhanden.
