Die Produktpalette der MULTIBLOC® 3.ST8 umfasst NH-Sicherungs-Lasttrennschalter für 630 A. Die Produkte sind in Aufbauvariante und 3- und 4-poliger Ausführung verfügbar. MULTIBLOC® NH-Sicherungs-Lasttrennschalter unterschiedlicher Baugrößen können mit passenden Abdeckungen auf eine Ebene gebracht werden, wodurch eine gemeinsame, flache Zentralabdeckung möglich ist. MULTIBLOC® Größe 3 sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Größe 3, 630A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIBLOC® ermöglichen dem Anwender rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung.
| Technische Details |
| Ausführung |
Sicherungslasttrennschalter |
| Bemessungsdauerstrom Iu |
630 A |
| Schienenmittenabstand 40 mm |
nein |
| Schienenmittenabstand 50 mm |
nein |
| Schienenmittenabstand 60 mm |
nein |
| Schienenmittenabstand 100 mm |
nein |
| Schienenmittenabstand 185 mm |
nein |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bedingter Bemessungskurzschlussstrom Iq |
80 kA |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Polzahl |
3 |
| Baugröße des Sicherungseinsatzes |
NH3 |
Lieferumfang:

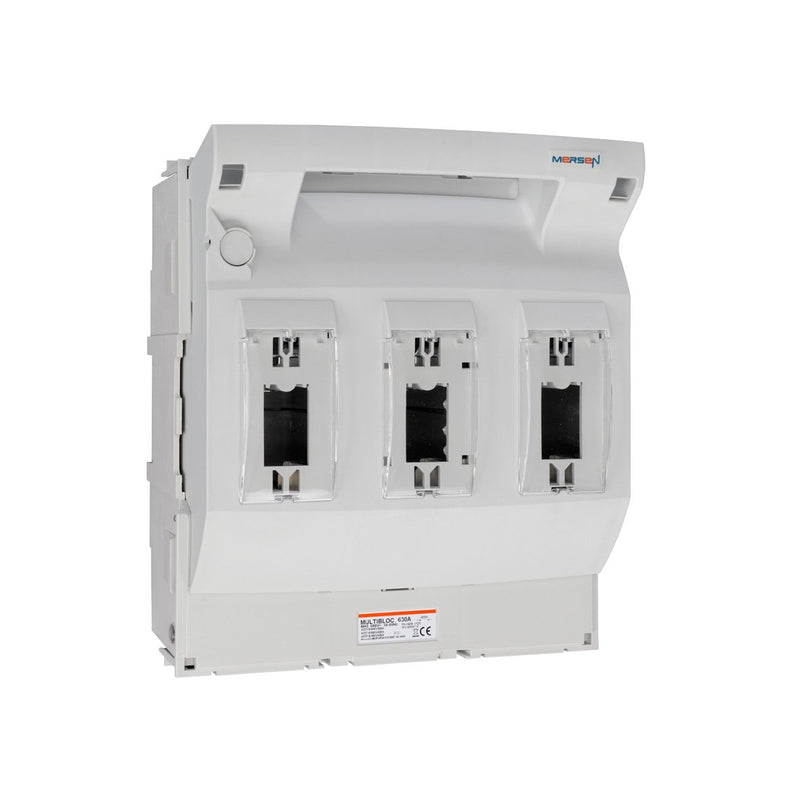

1 x Mersen - Sicherungslastschaltleiste NH-SI-Lasttrennschalter 1.001.241 Gr.3 400A/690V 3-p.
