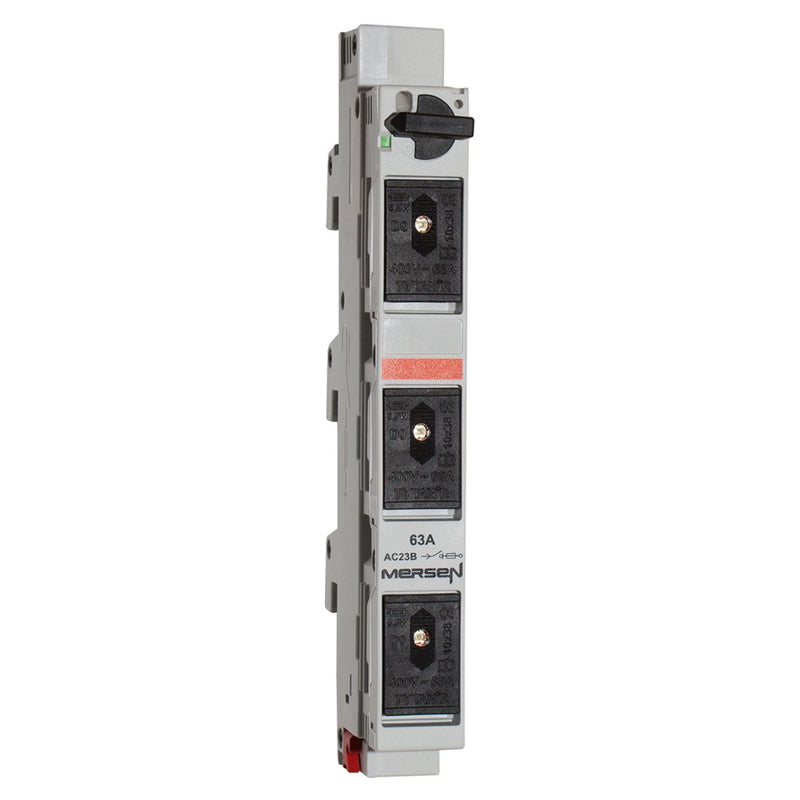

Mersen - Sicherungslastschaltleiste Lastrennschal.LINOCUR SS-S 1.002.602 D02 63A/400V 3-p.SS

MULTIFIX® 60 ist ein System zur Stromverteilung auf Kupferschienen mit 60mm Sammelschienen-Abstand, das aus einer Vielfalt von modular miteinander kombinierbaren Komponenten besteht. Das System ist bis 630 A, 400 VAC, 500 VAC, 690 VAC, 45 62 Hz belastbar. Die Kurzschlussfestigkeit ist geprüft nach VDE 0660 Teil 500 und IEC 60439-1. MULTIFIX® 60 kann in 3-, 4- und 5- poligen Ausführungen eingesetzt werden. Die bohrungslose Montage der Komponenten des MULTIFIX® 60 Systems bietet große Flexibilität bei Erweiterungen und Veränderungen bestehender Installationen und Anlagen und gewährleistet dabei eine geringe Montagezeit. D02-Sicherungs-Lastschaltleisten 63A, 400VAC sind 3-polig schaltbar, können bohrungslos durch direktes Aufrasten montiert werden und verriegeln sich selbstätig. Sie sind für Sammelschienen mit einer Breite von 12 bis 30mm und einer Stärke von 5 bis 10mm konstruiert. Die Gerätebreite von nur 27mm erlaubt eine platzsparende und System kompatible Montage und die Sicherungsstecker nach EN 50110-1 ermöglichen eine Montage ohne Schraubkappen.

Technische Details
Bemessungsdauerstrom Iu	63 A
Schienenmittenabstand 40 mm	nein
Schienenmittenabstand 50 mm	nein
Schienenmittenabstand 60 mm	nein
Schienenmittenabstand 100 mm	nein
Schienenmittenabstand 185 mm	nein
Max. Bemessungsbetriebsspannung Ue bei AC	400 V
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Anschlussart Hauptstromkreis	Rahmenklemme
Polzahl	3
Baugröße des Sicherungseinsatzes	D02

Lieferumfang:
1 x Mersen - Sicherungslastschaltleiste Lastrennschal.LINOCUR SS-S 1.002.602 D02 63A/400V 3-p.SS
