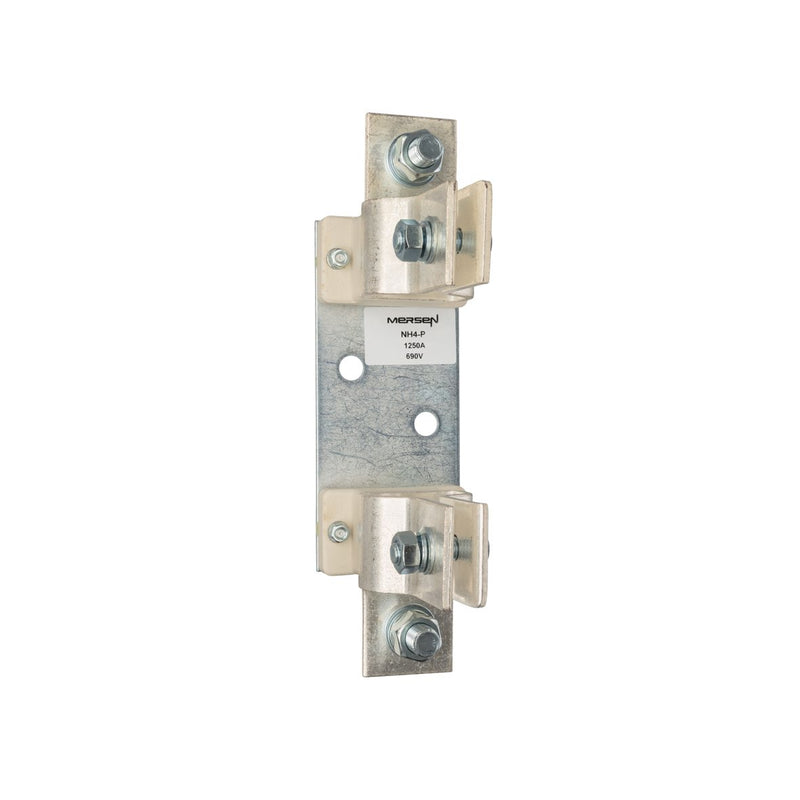

Mersen - NH-Sicherungsunterteil BB41P Gr.4 1-p. 1250A/690V

NH-Sicherungssockel sind einpolig und dreipolig erhältlich und können eng in parallelen Reihen montiert werden. Jeder dreipolige Sockel ist mit zwei Phasentrennwänden versehen. Berührungsschutzabdeckungen, die an den Kontaktfedern befestigt werden, können ebenfalls mitgeliefert werden. Kunststoff-Sicherungssockel der Größen 00 bis 3 haben dabei einen einteiligen Kunststoffsockel, Größe 4 hat eine Metallgrundplatte mit 2 Keramiksockeln. Die stabilen versilberten Kontaktfedern bestehen aus Elektrolyt-Kupfer und sind aus einem Stück geformt. Hoch belastbare unverlierbare Stahlfedern machen den Kontakt unempfindlich gegen hohe thermische Belastung. NH-Sicherungssockel der Größe 4 sind ausgelegt für Sicherungseinsätze mit 8 mm Kontaktmessern. Ein Mikroschalter (250 VAC / 10 A, Anschlussgröße 6,3 x 0,8 mm) kann zusammen mit NH Sicherungseinsätzen mit Schlagbolzen verwendet werden, Er zeigt an, wenn die Sicherung schmilzt oder wenn kein Sicherungseinsatz eingesetzt ist. Sicherungssockel mit indirektem Berührungsschutz: Kein Mikroschalter möglich. Nennimpulsfestigkeit Uimp: 6 kV / 8 kV (Größen 00 / 0-4)

Technische Details
Baugröße	NH4
Montageart	zum Anschrauben
Anschlussart	Schraubklemme
Polzahl	1
Bemessungsstrom	1250 A
Reiterausführung	nein
Einschwenkvorrichtung	nein
Halogenfrei	ja

Lieferumfang:
1 x Mersen - NH-Sicherungsunterteil BB41P Gr.4 1-p. 1250A/690V
