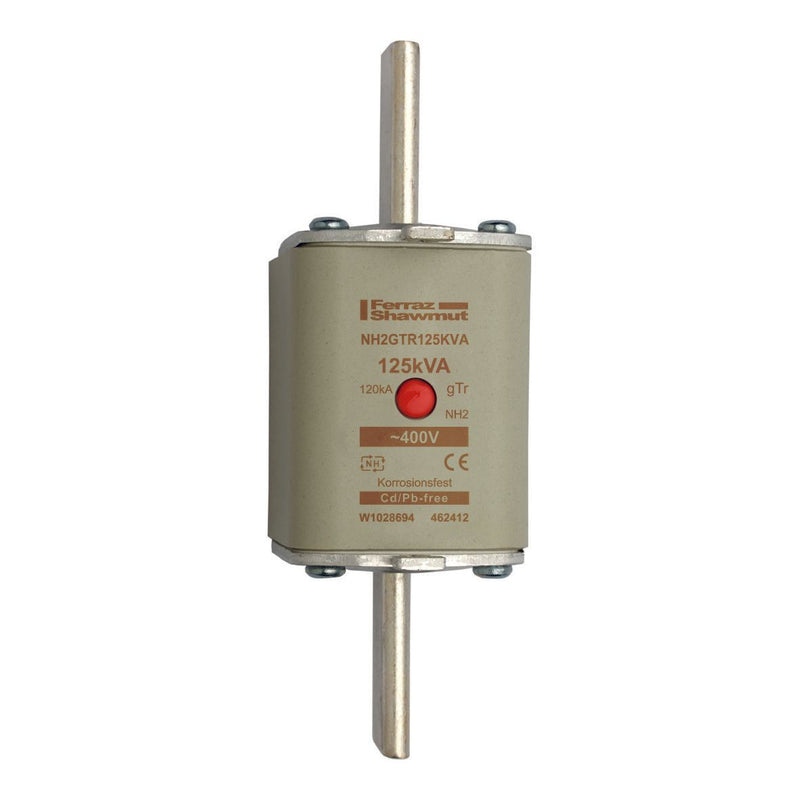

Mersen - Messersicherung Sicherungseinsatz NH gTr NH2GTR125KVA Gr.2 125kVA sfü KM − 3 Stück

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gTr werden zum Schutz von Transformatoren eingesetzt. Die Strom-Zeit-Kennlinie ist an die zu schützenden Transformatoren in besonderer Weise angepasst und ergibt eine optimale Selektivität zu NH-Sicherungs-Einsätzen der Betriebsklasse gG. Der 1,3- fache Trafo-Nennstrom kann durch die Sicherung mind. 10 Stunden geführt werden. Beträgt der Strom mind. das 1,5 - fache des Trafo-Nennstromes, erfolgt die Abschaltung des Stromes innerhalb von 2 Stunden.

Technische Details
Sicherungs-Baugröße nach IEC 60269	NH2
Spannungsart	AC
Bemessungsstrom	180 A
Bemessungsspannung AC	400 V
Bemessungsabschaltvermögen AC	100 kA
Betriebsklasse	gTr (Ganzbereichs-Trafoschutz)
Ausführung Kennmelder	Mittenkennmelder
Isolierte Metallgrifflaschen (IMGL)	nein
Leistungsverlust bei Bemessungsstrom	11,2 W

Lieferumfang:
3 x Mersen - Messersicherung Sicherungseinsatz NH gTr NH2GTR125KVA Gr.2 125kVA sfü KM
