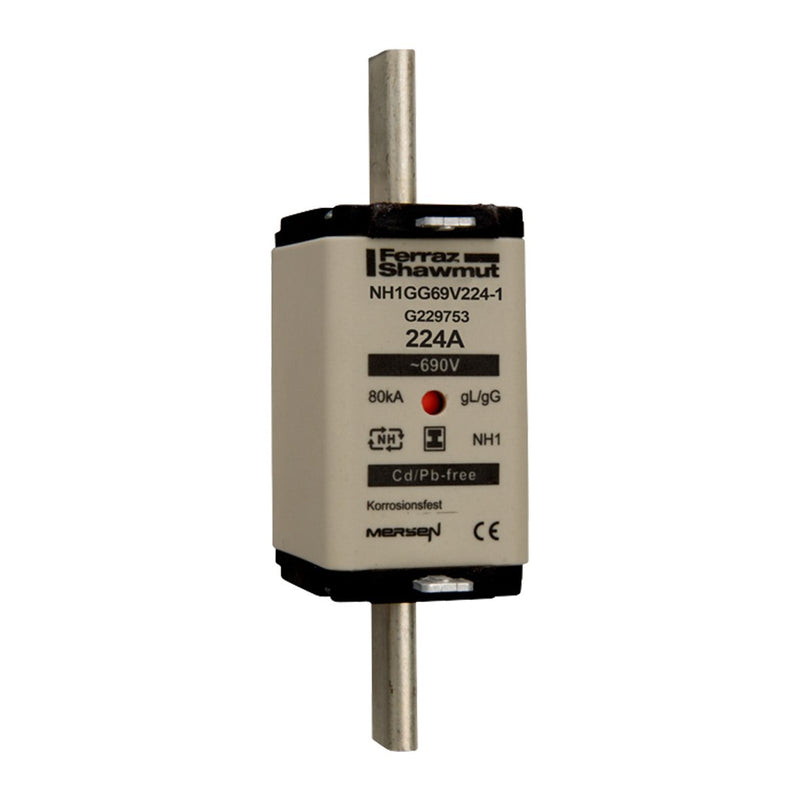

Mersen - Messersicherung Sicherungseinsatz NH gG NH1GG69V224-1 Gr.1 224A SGL KM

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

Technische Details
Sicherungs-Baugröße nach IEC 60269	NH1
Spannungsart	AC/DC
Bemessungsstrom	224 A
Bemessungsspannung AC	690 V
Bemessungsabschaltvermögen AC	80 kA
Bemessungsspannung DC	400 V
Betriebsklasse	gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz)
Ausführung Kennmelder	Kombikennmelder
Isolierte Metallgrifflaschen (IMGL)	ja
Leistungsverlust bei Bemessungsstrom	19 W

Lieferumfang:
1 x Mersen - Messersicherung Sicherungseinsatz NH gG NH1GG69V224-1 Gr.1 224A SGL KM
