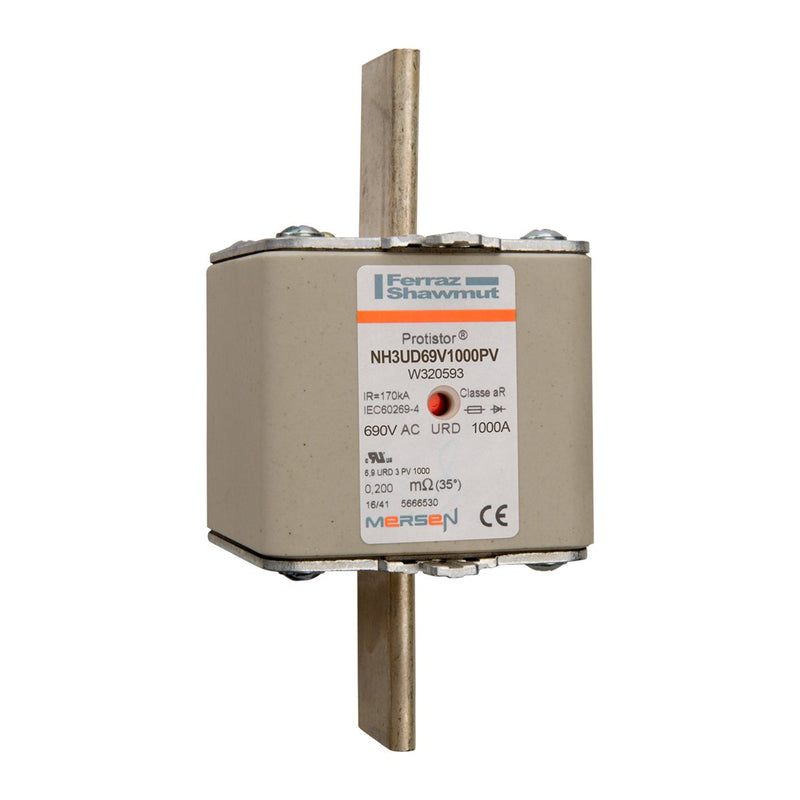

Mersen - Messersicherung Sicherungseinsatz NH aR NH3UD69V1000PV Gr.3 1000A sfü KM

Mersen Protistor® Sicherungseinsätze 690/700V für den Halbleiterschutz berücksichtigen ein breites Maß an Flexibilität bei der Anwendung zum Schutz von modernen Stromrichtergeräten. Es handelt sich um eine superflinke Reihe, die in ihrer Gesamtheit befähigt ist, Leistungshalbleiter wie z.B. Dioden, Thyristoren, GTOs und IGBT Bauelemente zu schützen. Die Sicherungseinsätze in NH Bauweise entsprechen den Bestimmungen nach DIN 43620 und sind demnach weltweit anerkannt für den Einsatz in NH Sicherungsunterteilen, NH Sicherungsleisten und NH Sicherungslasttrennschaltern. Sicherungseinsätze in verschiedenen Baugrößen und zahlreichen Nennströmen ermöglichen eine weitestgehende Geräteanpassung. Die Sicherungen enthalten, in Sand fest eingebettet, Schmelzleiter aus reinem Silber, um sehr gute Gesamtabschaltintegrale (I2t) und hohe Schaltvermögen zu gewährleisten. Die Kontaktoberflächen sind versilbert und alle Bauteile nichtmagnetisch. Es gibt bei allen Sicherungen dieser Reihe einen Funktionsmelder, der neben seiner visuellen Anzeigefunktion auch dazu benutzt werden kann, mittels eines zusätzlichen Mikroschalters die Sicherungsfunktion fern zu melden.

Technische Details
Sicherungs-Baugröße nach IEC 60269	NH3
Spannungsart	AC
Bemessungsstrom	1000 A
Bemessungsspannung AC	690 V
Bemessungsabschaltvermögen AC	170 kA
Betriebsklasse	aR (Teilbereichs-Stromrichterschutz)
Ausführung Kennmelder	Kombikennmelder
Isolierte Metallgrifflaschen (IMGL)	nein
Leistungsverlust bei Bemessungsstrom	280 W

Lieferumfang:
1 x Mersen - Messersicherung Sicherungseinsatz NH aR NH3UD69V1000PV Gr.3 1000A sfü KM
