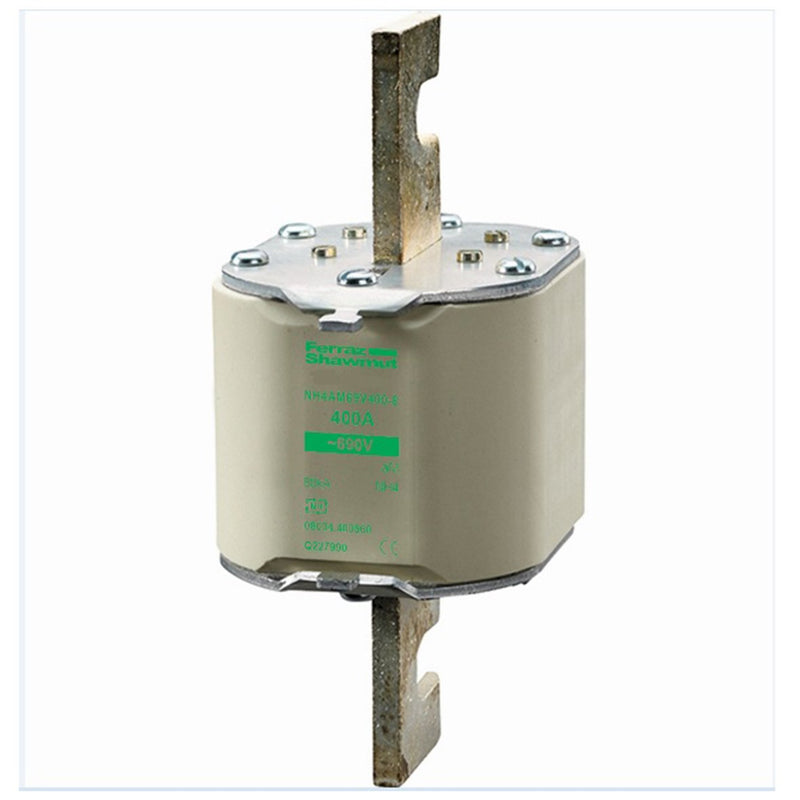

Mersen - Messersicherung Sicherungseinsatz NH aM NH4AM69V400-8 Gr.4 400A sfü KM

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse aM sind Teilbereichssicherungen und schützen elektrische Geräte bei unzulässig hohen Kurzschlüssen vor der Zerstörung durch ihre starke Strombegrenzung und geringe thermische Durchlasswerte. Sie schalten Ströme die größer als 6,3 x In sind bis zum maximalen Ausschaltvermögen ab. NH-Sicherungs-Einsätze aM werden vorzugsweise zum Schutz von Anlagen und Schaltgeräten in Motorstromkreisen verwendet. Bei der Zuordnung der NH-Einsätze kann der Sicherungsnennstrom gleich dem Motornennstrom gewählt werden.

Technische Details
Sicherungs-Baugröße nach IEC 60269	NH4
Spannungsart	AC
Bemessungsstrom	400 A
Bemessungsspannung AC	690 V
Bemessungsabschaltvermögen AC	120 kA
Betriebsklasse	aM (Teilbereichs-Schaltgeräteschutz)
Ausführung Kennmelder	Top-Indikator
Isolierte Metallgrifflaschen (IMGL)	nein
Leistungsverlust bei Bemessungsstrom	26 W

Lieferumfang:
1 x Mersen - Messersicherung Sicherungseinsatz NH aM NH4AM69V400-8 Gr.4 400A sfü KM
