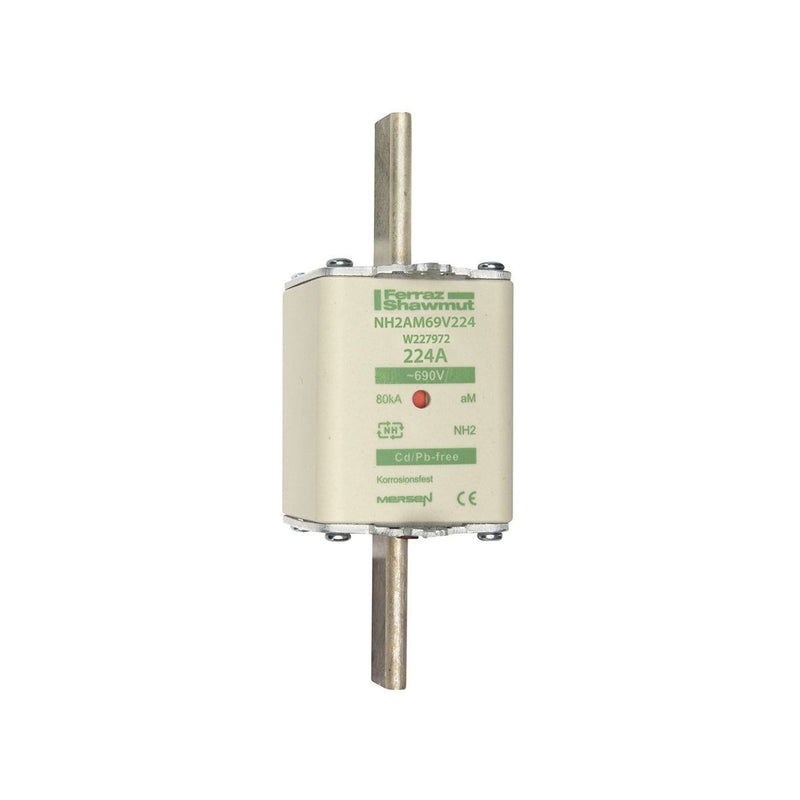

Mersen - Messersicherung Sicherungseinsatz NH aM NH2AM69V224 Gr.2 224A sfü KM − 3 Stück

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse aM sind Teilbereichssicherungen und schützen elektrische Geräte bei unzulässig hohen Kurzschlüssen vor der Zerstörung durch ihre starke Strombegrenzung und geringe thermische Durchlasswerte. Sie schalten Ströme die größer als 6,3 x In sind bis zum maximalen Ausschaltvermögen ab. NH-Sicherungs-Einsätze aM werden vorzugsweise zum Schutz von Anlagen und Schaltgeräten in Motorstromkreisen verwendet. Bei der Zuordnung der NH-Einsätze kann der Sicherungsnennstrom gleich dem Motornennstrom gewählt werden.

Technische Details
Sicherungs-Baugröße nach IEC 60269	NH2
Spannungsart	AC
Bemessungsstrom	224 A
Bemessungsspannung AC	690 V
Bemessungsabschaltvermögen AC	80 kA
Betriebsklasse	aM (Teilbereichs-Schaltgeräteschutz)
Ausführung Kennmelder	Kombikennmelder
Isolierte Metallgrifflaschen (IMGL)	nein
Leistungsverlust bei Bemessungsstrom	12,2 W

Lieferumfang:
3 x Mersen - Messersicherung Sicherungseinsatz NH aM NH2AM69V224 Gr.2 224A sfü KM

Keine Downloads vorhanden.
