Komfort-Ausführung - Zentralgerät mit Enthalpiewärmetauscher und Vorheizregister. Somit hat die Lüftung mit dem Heizregister auch bei tieferen Außenlufttemperaturen keine Komforteinbußen. - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von unter anderem einer Luftklappe einer Zonenregelung.Kurzbeschreibung - Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 40 bis 160 m3/h. - Zwei Zuluftstutzen (links und rechts) und ein Abluftstutzen (mitte) ermöglichen eine kreuzungsfreie Verlegung der Zuluftleitungen. - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden. - Kompakt und hocheffizient - Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie. - KfW-Förderfähigkeit und NRW-Förderung sind gegeben. - Besonders geeignet für den modernen Neubau oder Sanierungen. - Montagemöglichkeiten: deckenhängend, Wandmontage oder in der Dachschräge. - Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig. - Sehr leises Gerät mit äußerst geringer Aufbauhöhe (23 cm): Dadurch besonders für den Einbau in abgehängten Decken geeignet. Darüber hinaus auch für die Installation in der Dachschräge geeignet. - Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft. - Raumluftsteuerung RLS 1 WR im Lieferumfang. - ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 80 % / ISO ePM1 55 %) in der Außenluft ist zur Filterstandzeit-Erhöhung möglich. - Das Lüftungsgerät ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet. - Das WS 160 Flat ist via APP (Maico@home) ansteuerbar. - Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service. - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus. - Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik. - Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung. - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten. - Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.Gehäuse - Pulverbeschichtetes Stahlblechgehäuse. - Filterwechsel einfach ohne Werkzeug möglich. - Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material. - EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften. - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.Filter - ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft. - Werkzeugloser Filterwechsel.Bedienung - Betriebsfertig mit Ein-/Ausschalter. - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige. - Weitere Bedienteile können parallel angeschlossen werden. - Mobile Bedienung mittels APP (Maico@home).
Liveberichterstellung, Nutzerverwaltung
Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb
Manueller Betrieb / AUS
ECO-Betrieb Zuluft oder ECO-Betrieb Abluft
Filterabfragen, Fehlermeldungen - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)
4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
komplette Inbetriebnahme des Trio LZ möglich - Optionales Design-Bedienteil RLS G1 WS:
EIN/AUS
5 Stufen
Automatikbetrieb
ECO-Zuluft, ECO-Abluft
Filterwechsel- und Störungsanzeige - USB-Anschluss für Service/Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware. - Netzwerkeinbindung über integrierte LAN-Schnittstelle. - Smart-Home ready (z.B. Loxone über Modbus TCP/IP). - Modbus TCP/IP und RTU serienmäßig integriert. - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.Steuerung - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). - Stufenlose bedarfsgeführte Anpassung der Luftmengen. - Integrierte Überfeuchtungsschutz-Funktion. - 3 Temperatursensoren in der Außen-, Fort- und Zuluft. - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. - Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs-und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung). - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)
einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)
Schaltkontakt-Verwendung für externes Nachheizregister - Erweiterbar über optionale Zusatzplatine ZP 2 für:
Druckkonstanz der EC-Ventilatoren
Differenzdruckgesteuerte Filterüberwachung - Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.Zulassungen und Zertifikate - DiBt-Zulassung. - PHI-Zertifikat. - Prüfbericht nach DIN EN 13141-7. - Zertifikat nach Schweizer energie-cluster.ch. - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.Wärmetauscher/Wärmerückgewinnung - Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher. - Wärmerückgewinnung bis 84 % und Feuchterückgewinnung bis 53 %. - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1. - Wärmetauscher mit Wasser reinigbar, antimikrobiell. - Kein Kondensatanschluss notwendig.Sommerschaltung - Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.Frostschutz - Die Regelung des leistungsgesteuerten elektrischen Vorheizregisters erfolgt in Abhängigkeit unterschiedlicher im Gerät erfasster Größen. - Das Resultat ist eine effiziente und energiesparende Regelungsstrategie. Somit hat die Lüftung mit dem Heizregister auch bei tieferen Außenlufttemperaturen keine Komforteinbußen.Ventilatoren - Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Außenluft. - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2. - 4 Lüftungsstufen von 40 m3 bis 160 m3/h stufenlos einstellbar.Montagehinweise - Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand. - Gehäusedeckel leicht demontierbar über Schrauben.Artikel:WS 160 Flat KET - Ausführung: Komfort-Ausführung - Anzahl Lüftungsstufen: 4 - Fördervolumen: 40 m3/h - 160 m3/h - Volumenstromkonstant: ja - SEC average: -34,1 kWh/(m2*a) - Energieeffizienzklasse: A - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - SPI-Wert nach DIN EN 13141-7 (A7): 0,34 Wh/m3 - Leistungsaufnahme nach DIN EN 13141-7 (A7): 36 W - Stand-By-Leistungsaufnahme: < 1 W - IMax: 4,6 A - Schutzart: IP 00 - DIBT-Zulassung: ja - PHI-Zertifizierung: ja - Einbauort: Wand / Decke - Aufstellungsort: Bad / Küche / Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Flur - Systemart: zentral - Material Gehäuse: Kunststoff EPP / Stahlblech - Material Wärmetauscher: Kunststoff - Material Innenverkleidung: Kunststoff EPP - Farbe: schwarz / verkehrsweiß - Gewicht: 26,5 kg - Gewicht mit Verpackung: 32 kg - Filterklasse: ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7) - Anschlussdurchmesser: 125 mm / 160 mm - Anschlussdurchmesser Kondensatablauf: nicht notwendig - Breite: 582 mm - Höhe: 230 mm - Tiefe: 1260 mm - Breite mit Verpackung: 710 mm - Höhe mit Verpackung: 245 mm - Tiefe mit Verpackung: 1365 mm - Fördermitteltemperatur bei IMax: -20 °C bis 50 °C - Wärmebereitstellungsgrad: 84 % - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 76 % - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 53 % - Leistung Vorheizregister: 0,7 kW - Position Abluft: links/rechts - Bypass: nein - Vorheizregister: integriert - Zonenklappe: nein - Enthalpie-Wärmetauscher: ja - Frostschutzschaltung: ja - Sommerschaltung: ECO-Abluft / ECO-Zuluft - Filterüberwachung: zeitgesteuert (optional über Differenzdruck) - Feuchteregelung: integriert - CO2-Regelung (optional): SKD - Luftqualitätsregelung (optional): EAQ 10/3 - KNX-Anbindung (optional): K-SM - MODBUS-Schnittstelle: integriert - Bedienteil im Lieferumfang: RLS 1 WR, App - Bedienteil (optional): RLS T2 WS, RLS G1 WS - Funkintegration EnOcean (optional): E-SM - Mobile Ansteuerung: ja - Schalldruckpegel Gehäuseabstrahlung: 37 dB(A) / Abstand 1 m, Schallabsorption 10 m2 - Zulassungsnummer: Z-51.4-376 - Max. Drehzahl: 3300 1/min
| Technische Details |
|---|
| Werkstoff des Gehäuses |
Stahl |
| Material Wärmetauscher |
Kunststoff |
| Schutzart (IP) |
IP00 |
| Spannung |
230 V |
| Frequenz |
50 Hz |
| Energieeffizienzklasse (1253/2014/EU) |
A |

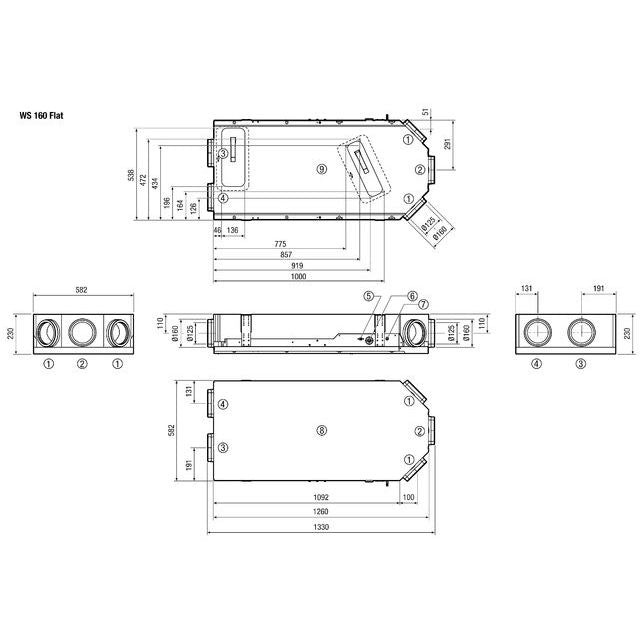

| Höhe |
230 mm |
| Breite |
582 mm |
| Tiefe |
1260 mm |
| Gewicht |
26,52 kg |
Lieferumfang:

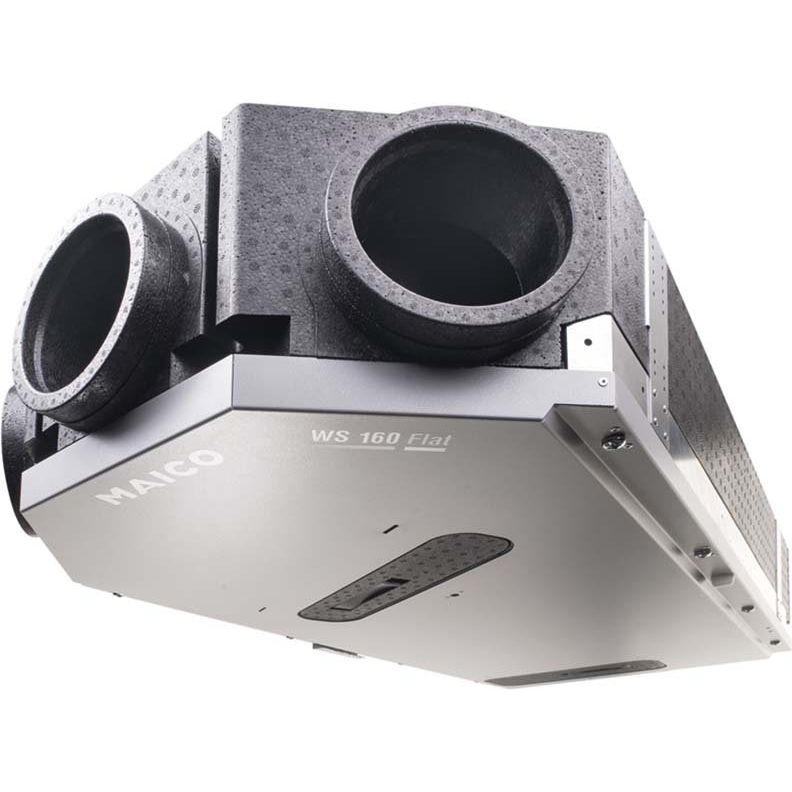

1 x Maico WS 160 Flat KET\n1 x Raumluftsteuerung RLS 1 WR
