Merkmale - Endmontage-Set für Einzelraumlüftungsgerät RotationVent RV 2 mit Wärmerückgewinnung, bestehend aus Ventilatoreinheit, Kunststoff-Wärmetauscher, Innenabdeckung, 1 x ISO Coarse 30 % (G2) Filter und 1 x ISO Coarse 45 % (G3) Filter, sodass die Luft in beide Richtungen gefiltert wird. - Mit den RV 2 Geräten kann ein komplettes Lüftungssystem nach DIN 1946-6 inkl. Abluftgeräten über eine zentrale Steuerung (RLS 45 K) aufgebaut werden. - Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben. - In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.Besondere Eigenschaften - Flexible Einbaumöglichkeiten mittels verschiedener Vormontage-Sets. Über eine Positionierung in der Außenwand, rund ums Fenster oder in die Fensterlaibung integriert sich das RV 2 unauffällig in den Innenraum. - Der innovative Ansatz einer sich um die eigene Achse drehender Ventilatoreinheit führt zum Entfall des typischen Umschaltgeräusches von Einzelraumlüftungsgeräten. - Durch ein Eindrehen der Ventilatoreinheit wird nach Ausschalten des RV 2 Geräts der Luftkanal verschlossen. Diese Funktion gleicht einer automatischen Verschlussklappe. - Mittels der sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die RV 2 Geräte die Energieeffizienzklasse A+. - Die Ventilatoreinheit kann werkzeuglos zu Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die zwei Filter sind ebenfalls werkzeuglos wechselbar. - Der Wärmetauscher kann mit Hilfe eines Werkzeugs zu Reinigungszwecken von der Ventilatoreinheit getrennt werden. - Die Geräte können in 5 verschiedenen Lüftungsstufen 15/22/30/36/42 m3/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden. - Strömungsoptimierte Außenabdeckungen halten die Abluft von der Außenfassade fern. - Die Abführung potenziellen Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung. - Übersichtliche Inbetriebnahme-Software und Plug&Play Funktion für Standardanwendungen erleichtern die Inbetriebnahme. Einstellungen können gespeichert und auf weitere Steuerungen übertragen werden.Notwendiges Zubehör - Vormontage-Set RV 2 (VH, VV, VLR, VLL, VS) - Raumluftsteuerung RLS 45 K - Über RLS: Außenabdeckungen RV 2 (AH, AV, AL, VS 90E)Optionales Zubehör - Raumluftsteuerung RLS 45 K - Leistungsteil PP 45 LT - Feuchtesensor PP 45 HY - Feuchtesensor PP 45 HYI - CO2-Sensor PP 45 CO2 - VOC-Sensor PP 45 VOCMontagehinweise - Montage erfolgt in 2 Schritten: - Einbau eines RotationVent RV 2 Vormontage-Sets. - Die Montagehülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. - Anschließend folgt die Integration des Endmontage-Sets und die Anbringung der Außenabdeckung. - Keine Rohrverlegung notwendig. - Keine Einregulierung der Anlage notwendig.Elektrischer Anschluss - Das Gerät wird betriebsfertig montiert geliefert. - Elektrischer Anschluss erfolgt mittels Steckverbindung. - Verbindung zur Raumluftsteuerung RLS 45 K über Steuerleitungen. - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K zum Gerät ist gleichzeitig die Steuerleitung.Artikel:RV 2 - Fördervolumen: 15 m3/h / 22 m3/h / 30 m3/h / 36 m3/h / 42 m3/h - Drehzahl: 3800 1/min - SEC average: -37,78 kWh/(m2*a) - Energieeffizienzklasse: A - Bemessungsspannung: 12 V DC - SPI-Wert nach DIN EN 13141-7 (A7): 0,14 Wh/m3 - Maximale Leistungsaufnahme: 1,2 W / 1,4 W / 1,9 W / 2,2 W / 2,5 W - Schutzart: IP 00 - Einbauort: Wand - Material: Kunststoff - Material Gehäuse: Kunststoff - Material Wärmetauscher: Kunststoff - Farbe: ähnlich verkehrsweiß RAL 9016 - Gewicht: 2,5 kg - Gewicht mit Verpackung: 3 kg - Filterart: Außen- und Abluftfilter - Filterklasse: ISO Coarse 45% (G3) / ISO Coarse 30% (G2) - Breite: 310 mm - Höhe: 87 mm - Tiefe: 305 mm - Breite mit Verpackung: 315 mm - Höhe mit Verpackung: 150 mm - Tiefe mit Verpackung: 400 mm - Wandstärke: 365 - 500 mm - Fördermitteltemperatur bei IMax: 40 °C - Umgebungstemperatur: 40 °C bis -15 °C - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 83 % - Schalldruckpegel: 19 dB(A) / 24 dB(A) / 25 dB(A) / 29 dB(A) / 31 dB(A) / Abstand 1 m, Freifeldbedingungen - Bewertete max. Element-Normschallpegeldifferenz Dn,w: gemessen mit RV 2 VH, 48 dB geschlossen, 39 dB offen, gemessen mit RV 2 VV, 48 dB geschlossen, 39 dB offen, gemessen mit RV 2 VLL, 50 dB geschlossen, 45 dB offen, gemessen mit RV 2 VLR, 50 dB geschlossen, 45 dB offen, gemessen mit RV 2 VS, 56 dB geschlossen, 47 dB offen - Bewertetes Schalldämmmass Rw,R: gemessen mit RV 2 VH, 24,5 dB geschlossen, 15,5 dB offen, gemessen mit RV 2 VV, 24,5 dB geschlossen, 15,5 dB offen, gemessen mit RV 2 VLL, 27,5 dB geschlossen, 22,5 dB offen, gemessen mit RV 2 VLR, 27,5 dB geschlossen, 22,5 dB offen, gemessen mit RV 2 VS, 32,5 dB geschlossen, 23,5 dB offen
| Technische Details |
|---|
| Wärmerückgewinnung über |
sonstige |
| Werkstoff des Gehäuses |
Kunststoff |
| Werkstoffgüte des Gehäuses |
sonstige |
| Material Wärmetauscher |
Kunststoff |
| Geeignet für Wandmontage |
ja |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Bodenmontage |
nein |
| Mit thermischem Schutz |
nein |
| Leistungsaufnahme bei max. Luftmenge bei 100 Pa |
0,0025 kW |
| Thermischer Ertrag bei 70 % Luftmenge bei 50 Pa |
80 % |
| Motortyp |
DC |
| Schutzart (IP) |
IP00 |
| Spannung |
12 V |
| Elektrischer Anschluss |
sonstige |
| Energieeffizienzklasse (1253/2014/EU) |
A |
| Mit digitalem Display |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Mit verdrahteter Kontrolleinheit |
nein |
| Geeignet für verdrahtete Kontrolleinheit |
ja |
| Geeignet für drahtlose Fernbedienung |
nein |
| Mit Zonenregler |
nein |
| Geeignet für Zonenregler |
nein |
| Mit Heizelement |
nein |
| Mit VOC-Sensor |
nein |
| Geeignet für zusätzlichen VOC-Sensor |
ja |
| Mit internen Feuchtigkeitssensor (RH) |
nein |
| Geeignet für (extra) Feuchtigkeitssensor (RH) |
ja |
| Mit internem Kohlenstoffdioxid (CO2)-Sensor |
nein |
| Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor |
ja |
| Geeignet für den Anschluss an die Zentralheizung |
nein |
| Mit Bypass |
nein |
| Mit konstanter Druckregelung |
nein |
| Mit konstanter Volumenstromregelung |
nein |
| Zuluftfilter nach ISO 16890-1:2016 |
ISO Coarse |
| Wirkungsgrad des Versorgungsfilters nach ISO 16890-1:2016 |
45 % |
| Abluftfilter nach ISO 16890-1:2016 |
ISO Coarse |
| Effizienz des Abluftfilters nach ISO 16890-1:2016 |
30 % |
| Höhe |
363 mm |
| Breite |
145 mm |
| Tiefe |
340 mm |
| Gewicht |
2,5 kg |

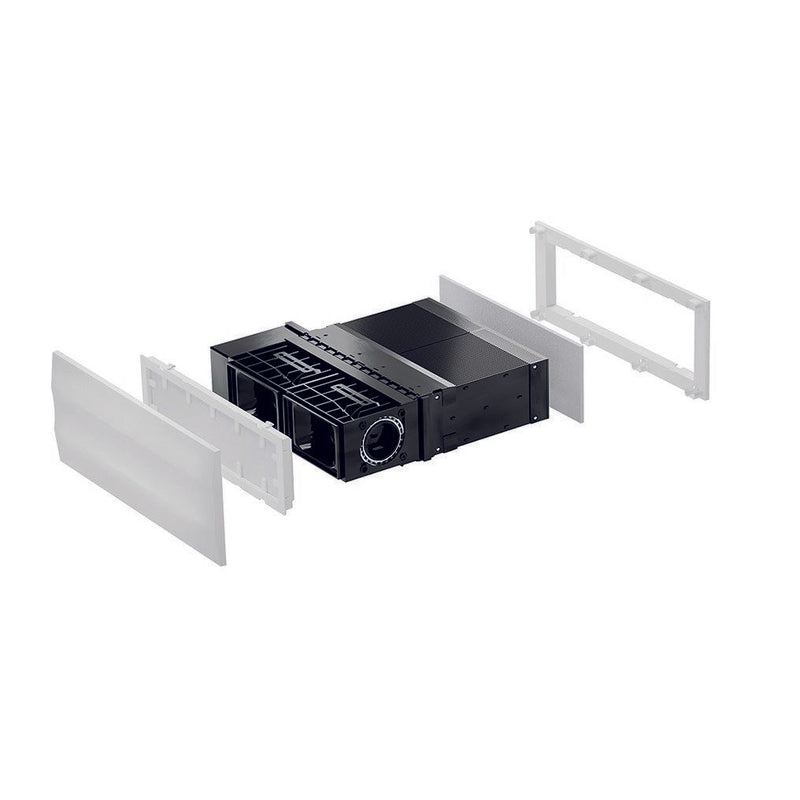

Lieferumfang:
1 x Ventilatoreinheit Kunststoff-Wärmetauscher Innenabdeckung 1 x ISO Coarse 30 % (G2) Filter 1 x ISO Coarse 45 % (G3) Filter
