Wechselstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihe EZF. - Asynchronmotor. - Bemessungsspannung 230 V, 50 Hz. - Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. - Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar. - Thermischer Überlastungsschutz serienmäßig. - Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EZF 25/4 D - Ausführung: Wandhülse - Fördervolumen: 900 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 30 W - Leistungsaufnahme: 38 W - INenn: 0,15 A - IMax: 0,18 A - Schutzart: IP 54 - Wärmeklasse: B - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,25 kg - Gewicht mit Verpackung: 5,09 kg - Nennweite: 250 mm - Breite: 320 mm - Höhe: 320 mm - Tiefe: 240 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 330 mm - Tiefe mit Verpackung: 435 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohne
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
230 V |
| Mediumtemperatur |
60 °C |
| Volumenstrom |
900 m³/h |
| Drehzahl |
1425 1/min |
| Schutzart (IP) |
IP54 |
| Ausführung |
Be- und Entlüftung |
| Nennweite |
250 mm |
| Verschlussklappe |
ohne |
Lieferumfang:

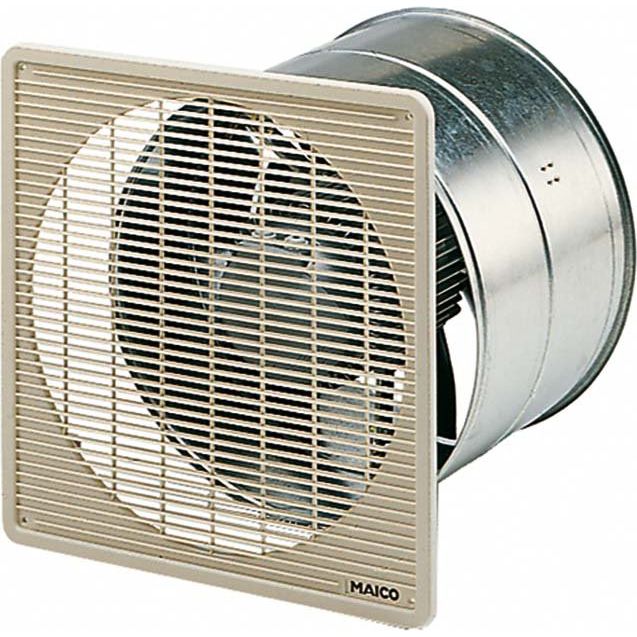

1 x Maico - Wandventilator für Industrie und Gewerbe Wandeinbau-Ventilator EZF 25/4 D 30W,900cbm/h,IP54
