Wechselstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihe EZF. - Asynchronmotor. - Bemessungsspannung 230 V, 50 Hz. - Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. - Ventilatoren ... E: Spaltpolmotoren, nicht reversierbar. - Thermischer Überlastungsschutz serienmäßig. - Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EZF 40/4 B - Ausführung: Wandhülse - Fördervolumen: 4170 m3/h - FördervolumenNenn: 2820 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 78 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1410 1/min - im opt. Wirkungsgrad - Drehzahl: 1433 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 230 W / im opt. Wirkungsgrad - INenn: 0,95 A / im opt. Wirkungsgrad - IMax: 1,6 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 10,58 kg - Gewicht mit Verpackung: 12,14 kg - Nennweite: 400 mm - Breite: 470 mm - Höhe: 470 mm - Tiefe: 300 mm - Breite mit Verpackung: 495 mm - Höhe mit Verpackung: 495 mm - Tiefe mit Verpackung: 340 mm - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 30,7 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 41,1 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,225 kW / 2760 m3/h / 90 Pa - nBEP: 1415 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter. - SchallleistungspegelLWA7: 80 dB(A) - Verschlussklappe: ohne
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
230 V |
| Mediumtemperatur |
-20..60 °C |
| Volumenstrom |
4170 m³/h |
| Drehzahl |
1433 1/min |
| Schutzart (IP) |
IP55 |
| Ausführung |
Be- und Entlüftung |
| Nennweite |
400 mm |
| Verschlussklappe |
ohne |
Lieferumfang:

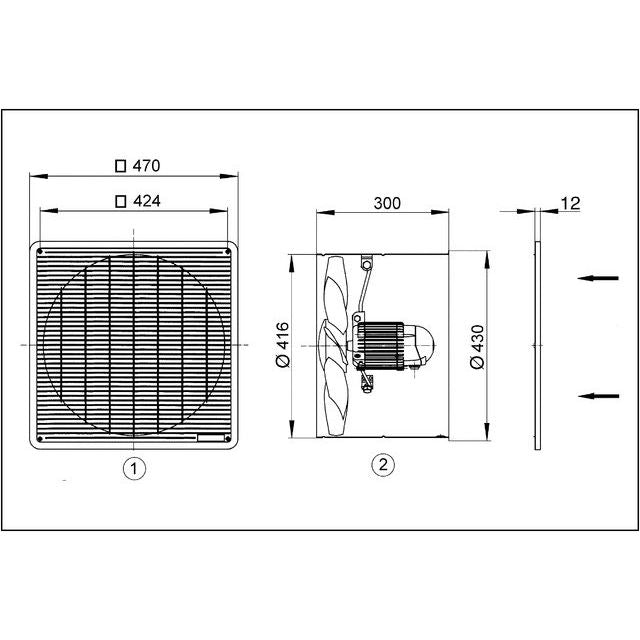

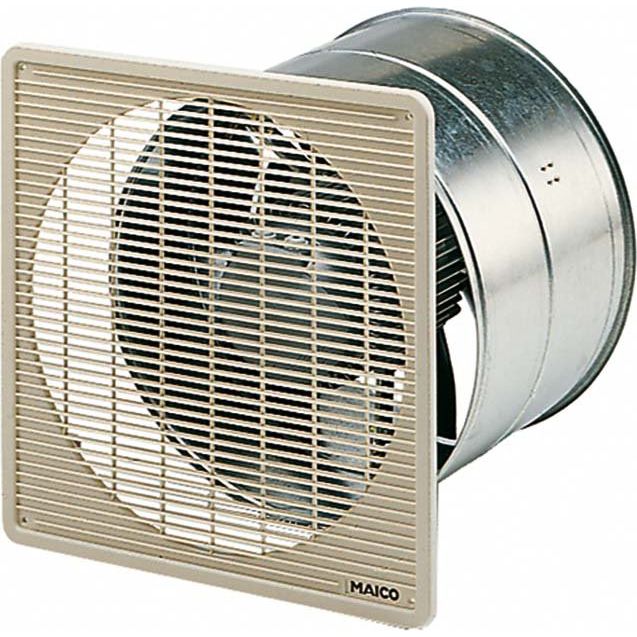

1 x Maico - Wandventilator für Industrie und Gewerbe Ventilator EZF 40/4 B Axial-Wandeinbau AC
