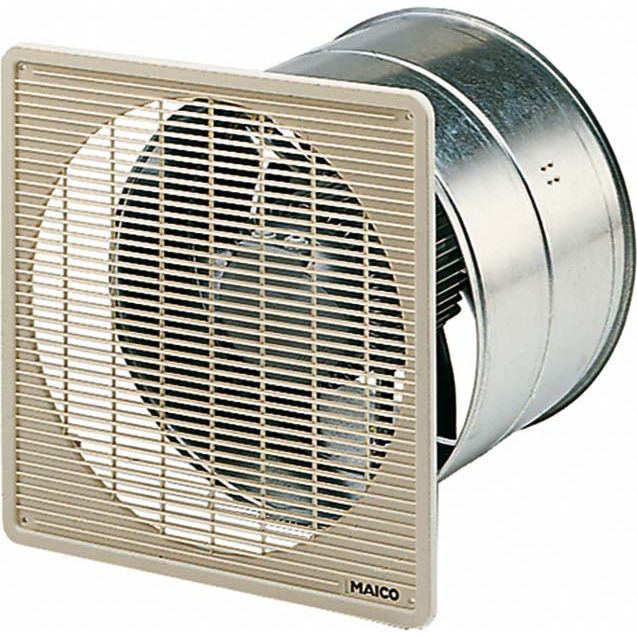

Maico - Wandventilator für Industrie und Gewerbe Ventilator DZF 40/6 B

Drehstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZF. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme DZF ... D IP 54. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 40/6 B - Ausführung: Wandhülse - Fördervolumen: 2500 m3/h - Drehzahl: 930 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 120 W - Leistungsaufnahme: 140 W - INenn: 0,3 A - IMax: 0,3 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 10,08 kg - Gewicht mit Verpackung: 11,66 kg - Nennweite: 400 mm - Breite: 470 mm - Höhe: 470 mm - Tiefe: 300 mm - Breite mit Verpackung: 485 mm - Höhe mit Verpackung: 485 mm - Tiefe mit Verpackung: 335 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohne

Technische Details
Netzfrequenz	50 Hz
Bemessungsspannung	400 V
Mediumtemperatur	60 °C
Volumenstrom	2500 m³/h
Drehzahl	930 1/min
Schutzart (IP)	IP55
Ausführung	Be- und Entlüftung
Nennweite	400 mm
Verschlussklappe	ohne

Lieferumfang:
1 x Maico - Wandventilator für Industrie und Gewerbe Ventilator DZF 40/6 B
