Drehstrom-Ausführung - Axial-Wandventilator mit Stahlwandring, in Drehstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihen DZQ/DZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. - Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZS 40/84 B - Ausführung: Stahlwandring - Fördervolumen: 2170 m3/h / 4420 m3/h - FördervolumenNenn: 1490 m3/h / 3040 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 23 Pa - 96 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 720 1/min - 1430 1/min - im opt. Wirkungsgrad - Drehzahl: 731 1/min / 1455 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 45 W / 250 W / im opt. Wirkungsgrad - INenn: 0,2 A / 0,55 A / im opt. Wirkungsgrad - IMax: 0,8 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: ja - Polanzahl bei hoher Drehzahl: 4 - Polanzahl bei niedriger Drehzahl: 8 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 15 kg - Gewicht mit Verpackung: 17,2 kg - Nennweite: 400 mm - Breite: 580 mm - Höhe: 580 mm - Tiefe: 301 mm - Breite mit Verpackung: 730 mm - Höhe mit Verpackung: 730 mm - Tiefe mit Verpackung: 430 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 32,6 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 42,7 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,25 kW / 3040 m3/h / 96 Pa - nBEP: 1430 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 59 dB(A) / 75 dB(A) - Verschlussklappe: ohne
| Technische Details |
|---|
| Netzfrequenz |
50 Hz |
| Bemessungsspannung |
400 V |
| Mediumtemperatur |
60 °C |
| Volumenstrom |
2170 m³/h |
| Drehzahl |
731 1/min |
| Schutzart (IP) |
IP55 |
| Ausführung |
Be- und Entlüftung |
| Nennweite |
400 mm |
| Verschlussklappe |
ohne |
Lieferumfang:

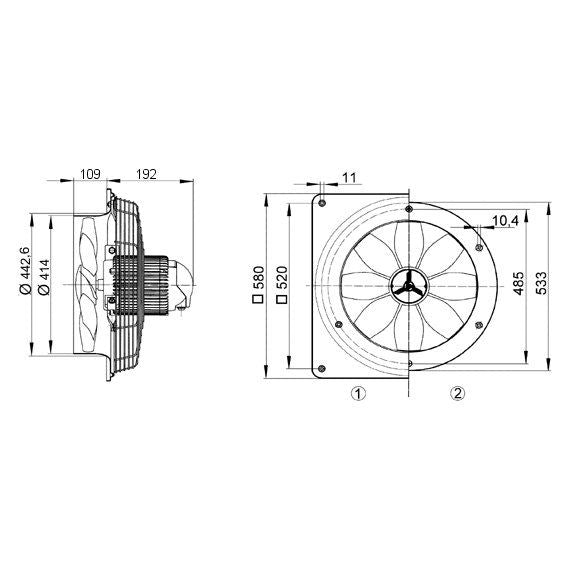

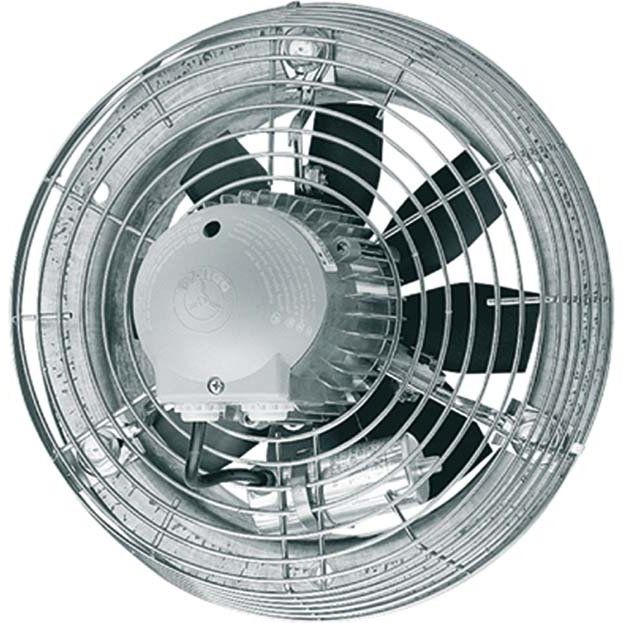

1 x Maico - Wandventilator für Industrie und Gewerbe Axial-Wandventilator DZS 40/84 B Stahlwandring DN 400
