Besondere Eigenschaften - Ausblasstutzen werkzeuglos umbaubar von seitlich nach hinten. - Seitliche Montagenuten zur Montage mit Montagewinkeln oder in Vorwandinstallationen. - Selbsttätige Kunststoffrückschlagklappe mit der gleichzeitigen Funktion als Kaltrauchsperre. - Für Anwendungen nach DIN 18017-3.Einraumentlüftung - Einbau in Bäder, WCs und Wohnungsküchen. - Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich. - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. - 6 seitlich angebrachte Montagenuten ermöglichen eine einfache Montage. - Umlaufender Rahmen ermöglicht weitere Befestigungsoption. - Flexible Kabeleinführung ermöglicht den elektrischen Anschluss seitlich oder von hinten. - Einfache elektrische Verdrahtung an praktischer Stiftleisten-Klemme. - Mit Putzschutzdeckel zum Verschließen des Gehäuses während der Rohbauphase. - Werkzeuglos umbaubarer Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe für Ausblasrichtung seitlich (oben, links, rechts) und hinten. - Anschlussdurchmesser DN 75/80. - Sollbruchstelle für Zweitraumanschluss oder WC-Anschlussstutzen serienmäßig im ER GH-Gehäuse vorhanden. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. - Kunststoffteile normal entflammbar nach DIN 4102-1 Klasse B 2 (nach EN 13501-1).Optionales Zubehör - Absaugstutzen ER-AS für die WC-Sitzentlüftung - Zweitraumanschluss ER-ZR - Montageset ER-MS - Montagehalter ER-UPMArtikel:ER GH - Ausführung: Kunststoff-Ausblasstutzen umbaubar seitlich/hinten mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich - Luftrichtung: Entlüftung - Einbauort: Wand / Decke - Einbauart: Unterputz - Material Gehäuse: Kunststoff - Farbe: schwarz - Gewicht: 0,59 kg - Gewicht mit Verpackung: 0,89 kg - Brandschutz: nein - Ausblasrichtung: seitlich / hinten - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 250 mm - Höhe: 250 mm - Tiefe: 110 mm - Breite mit Verpackung: 350 mm - Höhe mit Verpackung: 290 mm - Tiefe mit Verpackung: 130 mm - Zulassungsnummer: Z-51.1-478
| Technische Details |
|---|
| Werkstoff des Gehäuses |
Kunststoff |
| Farbe |
schwarz |
| Anschlussdurchmesser |
75 mm |
| Mit Brandschutz-Absperrung |
nein |

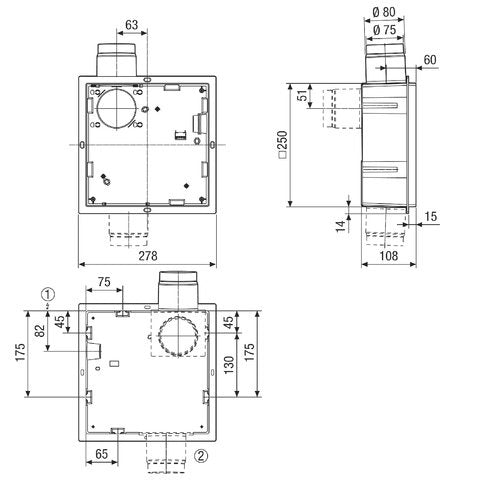

| Einbaumaß-Höhe |
250 mm |
| Einbaumaß-Breite |
250 mm |
| Einbaumaß-Tiefe |
110 mm |
Lieferumfang:

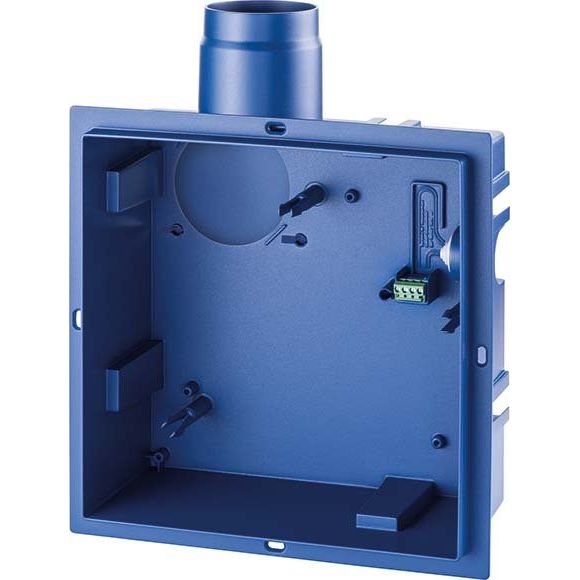

1 x Maico - Ventilatorgehäuse für innenliegende Bäder und Küchen Unterputzgehäuse ER GH f. ER EC
